Gehrungsbandsäge HBE520-926G
für den Stahlbau und Profilstahlhandel
Die Hochleistungs-Gehrungsbandsäge HBE520-926G ist für das automatische Sägen von Konstruktions-Baustahl, Profilen und Rohren ausgelegt. Hierfür sind Features wie die elektronische Winkeleinstellung, Sägevorschub mit Servo-Motor, Behringer Schnittdruckregelung, automatische Führungsarmeinstellung und ein robuster Doppelspannstock serienmäßig verbaut. Ihr stabiler Sägerahmen, schräg gestellte Bandlaufräder und der Einsatz vibrationsdämpfender Gusskomponenten verlängern die Lebensdauer der Sägebänder.
Beim Bearbeiten großer Profile bestimmt neben der Schnittleistung aber auch das Materialhandling den Anlagendurchsatz maßgeblich. Die Doppelgehrungssäge HBE520-926G ist daher konsequent auf den bedienerarmen Einsatz in automatisierten Sägelinien konzipiert. Umfangreiche Zu- und Abfuhrsysteme, vor- und nachgelagerte Pufferstrecken und eine intelligente Steuerung mit Nesting-Funktionalität decken alle Anforderungen ab.
-

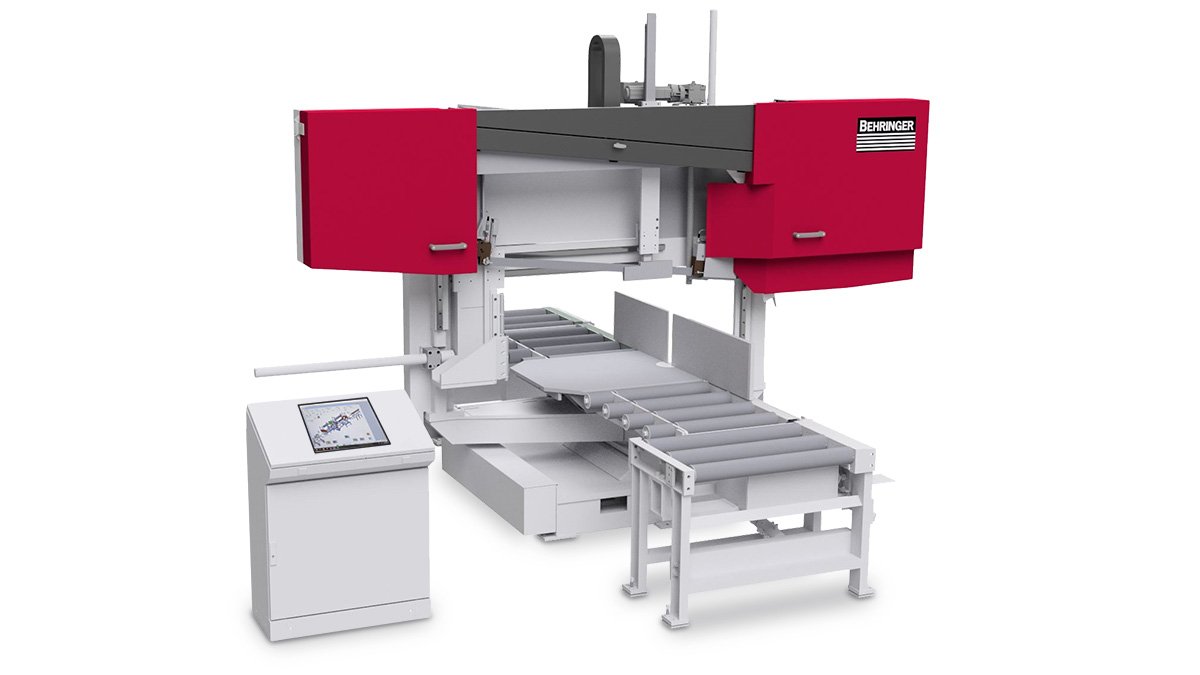

Gehrungssäge HBE520-926G für schwere Stahlbauprofile
-
Geschlossener Materialtisch
-
Servo-Vorschubsystem mit Schnittdruckregelung
-
Leistungsstarke PC-Steuerung
-
Bandführende Teile aus Grauguss
-
Schnelle NC-Winkeleinstellung
-
Elektrisch angetriebene Spänebürste
Vorteile der Gehrungsbandsäge HBE520-926G
- Feinfühlige Behringer Schnittdruckregelung
erhöht die Schnittleistung beim Sägen von Rohren und Profilen, da sie den Sägevorschub der Maschine automatisch an die wechselnden Materialquerschnitte anpasst. Durch die Anordnung direkt am Sägebandrücken regelt das System reaktionsschnell und präzise.
- Präzises Führungssystem in Portalbauweise
Die Kombination aus stabilem, vibrationsarmem Sägerahmen und dem linearen Führungssystem in Portalbauweise sorgen für beste Gehrungsschnitte und maximale Gebrauchsdauer der Gehrungssäge.
- 6° Schrägstellung des Sägebandes
ermöglicht deutlich höhere Schnittleistungen beim Sägen großer Trägern und Hohlprofile und reduziert die Gratbildung.
- Automatische Führungsarmeinstellung
Optimales Sägeergebnis ohne Einstellaufwand - auch bei oft wechselnden Materialbreiten.
- Kundenorientierte Sägekonzepte
Behringer bietet komplette Anlagenkonzepte mit individuellen Transportlösungen, bei denen alles perfekt zusammenpasst. Wir sind kompetenter Ansprechpartner und beraten sie umfassend.
- Leistungsstarkes Antriebssystem
mit breitem Stellbereich der Schnittgeschwindigkeit bietet Flexibilität für wechselnde Ausgangsmaterialien von VA bis Aluminium.
- Bandführende Teile aus Grauguss
sind made by Behringer und sorgen für die Schwingungsdämpfung direkt an der Schnittstelle und damit für eine Erhöhung der Werkzeugstandzeiten.
- Sicherer Materialfluss - auch bei kurzen Ausgangs- und Abschnittlängen
Die geschlossene Tischauflage und die durchdachte Anbindung an zu- und abfuhrseitige Peripherie bieten maximale Prozesssicherheit im vollautomatischen Betrieb. Ein Verkeilen kurzer Abschnitte und Zwickel wird bestmöglich vermieden.
- Vorschubsteuerung mit Servo-Antrieb
Der Sägevorschub erfolgt mittels Kugelrollspindel und Servomotor. Dadurch ergeben sich wesentlich kürzere Nebenzeiten und präzisere Sägevorschübe.
- Vertikalspanneinrichtung beidseitig des Sägebandes
Durch die serienmäßige Kombination aus horizontaler und vertikaler Spanneinrichtung werden alle Profilformen sicher gespannt. Somit bietet die Doppelgehrungssäge maximale Flexibilität bei der Bearbeitung.
- Doppelspannstock
bietet Prozesssicherheit - gerade beim Sägen von Paketen oder im Einzelschnitt. Die Spannbacken sind auf der Zu- und Abfuhrseite angeordnet und Klemmen sowohl Ausgangsmaterial als auch gerade gesägte Abschnitte.
- Micro-Sprühsystem
Beim Sägen von Profilen, Rohren und Vollmaterial liefert das serienmäßige Minimalmengenschmiersystem beste Ergebnisse. Über zwei Düsen wird das Sägeband konstant mit Schneidöl benetzt. Dies garantiert eine hohe Standzeit des Sägebands und eine saubere Arbeitsumgebung.
- Elektrisch angetriebene Spänebürste
mit BEHRINGER Schnellwechsel-Einrichtung für werkzeuglosen Bürstenwechsel. Durch den besonderen Eingriffswinkel werden die Zähne des Sägebandes geschont.
Eigene Konfiguration
Die Gehrungsbandsäge HBE520-926G kann mit zahlreichen Optionen perfekt auf Ihre Anforderungen konfiguriert werden. So holen Sie das Maximale aus Ihrer Produktion heraus. Unsere Experten beraten Sie gerne. Wir freuen uns auf Ihre Anfrage.
Technische Daten Gehrungsbandsäge HBE520-926G
| Schnittbereich 90° rund | 520 mm |
| Schnittbereich 90° flach | 920 x 520 mm |
| 75° Gehrung links rund / flach | 520 mm / 920 x 520 mm |
| 60° Gehrung links rund / flach | 520 mm / 810 x 520 mm |
| 45° Gehrung links rund / flach | 520 mm / 640 x 520 mm |
| 30° Gehrung links rund / flach | 430 mm / 430 x 520 mm |
| 75° Gehrung rechts rund / flach | 520 mm / 920 x 520 mm |
| 60° Gehrung rechts rund / flach | 520 mm / 810x 520 mm |
| 45° Gehrung rechts rund / flach | 520 mm / 640 x 520 mm |
| kleinste zu sägende Abmessung rund | 30 mm |
| kleinste zu sägende Abmessung flach | 30 x 30 mm |
| Antriebsleistung | 5,5 kW |
| Schnittgeschwindigkeit | 17 - 120 m/min |
| Sägebandabmessung | 8.500 x 54 x 1,6 mm |
| kürzeste Reststücklänge | 45 mm |
| Gesamtantriebsleistung | 11 kW |
| Sägevorschub | Servo-Vorschub über Kugelrollspindel |
| Materialspannung | hydraulisch |
| Sägebandreinigung | elektrisch angetriebene Spänebürste |
| Länge | 1.900 mm (3.950 mm für Winkelposition 30°) |
| Breite | 4.150 mm |
| Höhe | 2.960 mm |
| Gesamtgewicht | 4.100 kg |
| Materialauflagehöhe | 800 mm |
