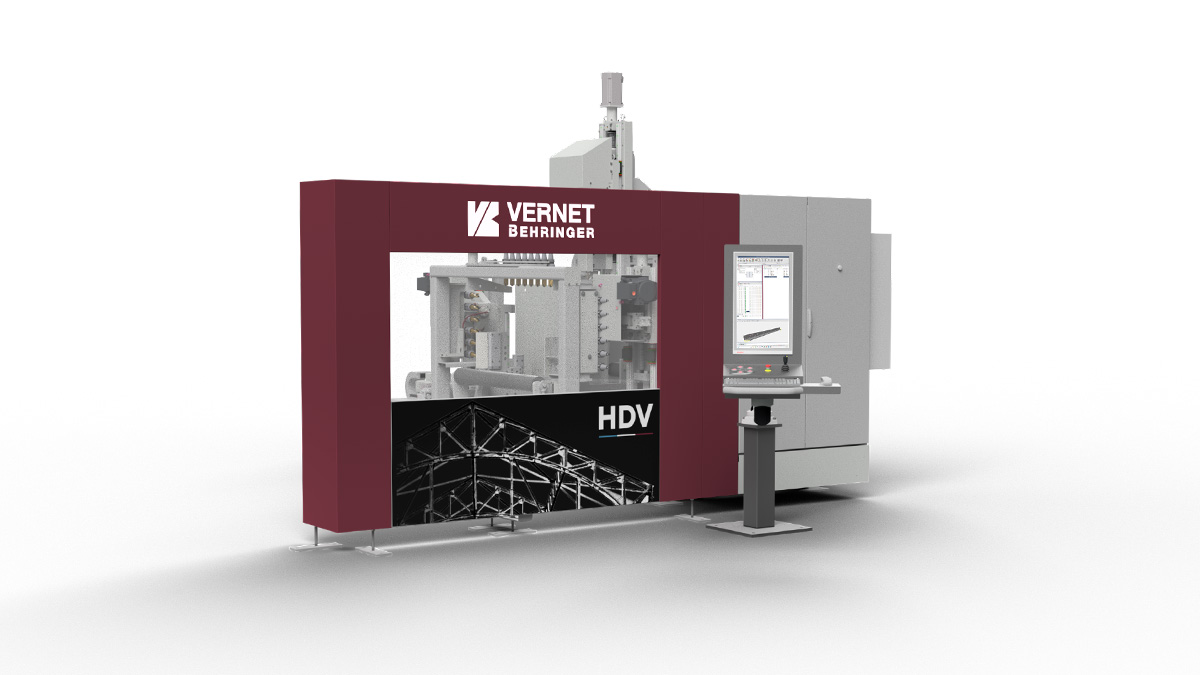

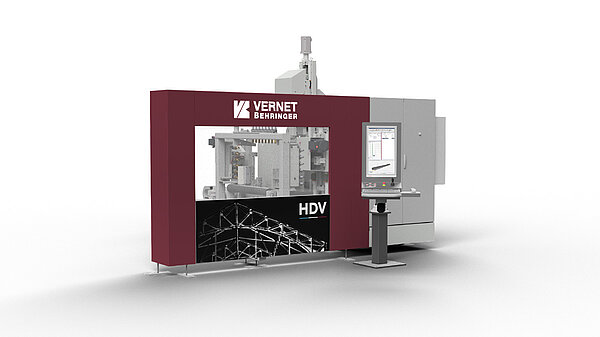

HDV - Kompaktes Bearbeitungszentrum für Profile

Das All-in-One-Werkzeug zur Steigerung der Effizienz Ihrer Produktion

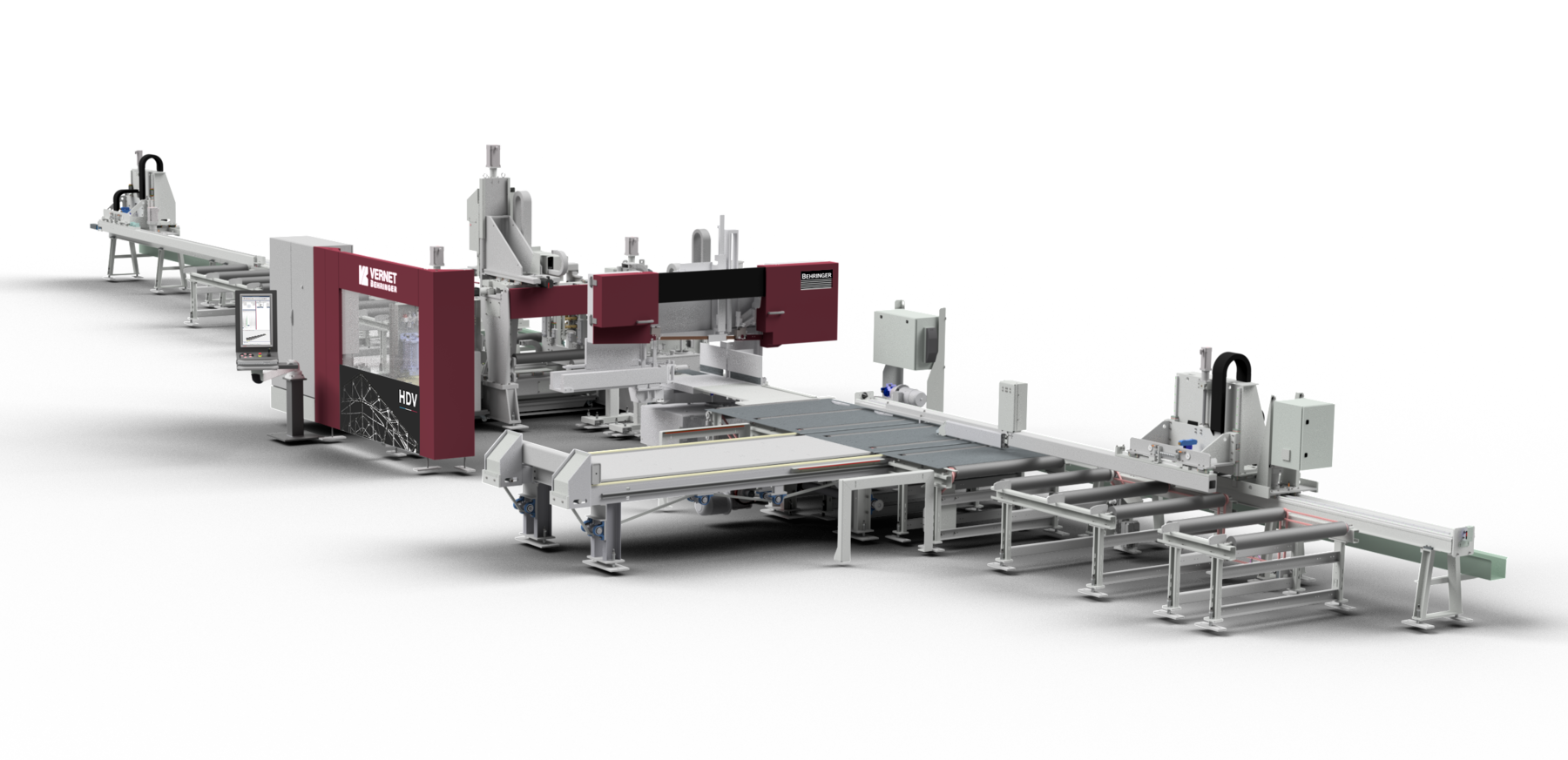

Die HDV-Baureihe von Vernet Behringer ist speziell für das Bohren, Fräsen und Markieren von Rechteckrohren und Profilen mit Querschnitten von 40 × 40 mm bis 1.000 × 450 mm konzipiert. Sie lässt sich flexibel mit einer Bandsäge und/oder einer Schereinheit kombinieren. Diese Anlagen sind in ihrer Vielseitigkeit auf dem Markt einzigartig.

  • Kompaktes Profilbearbeitungszentrum

  • 3 Spindeln mit 200 mm langer X-Achse

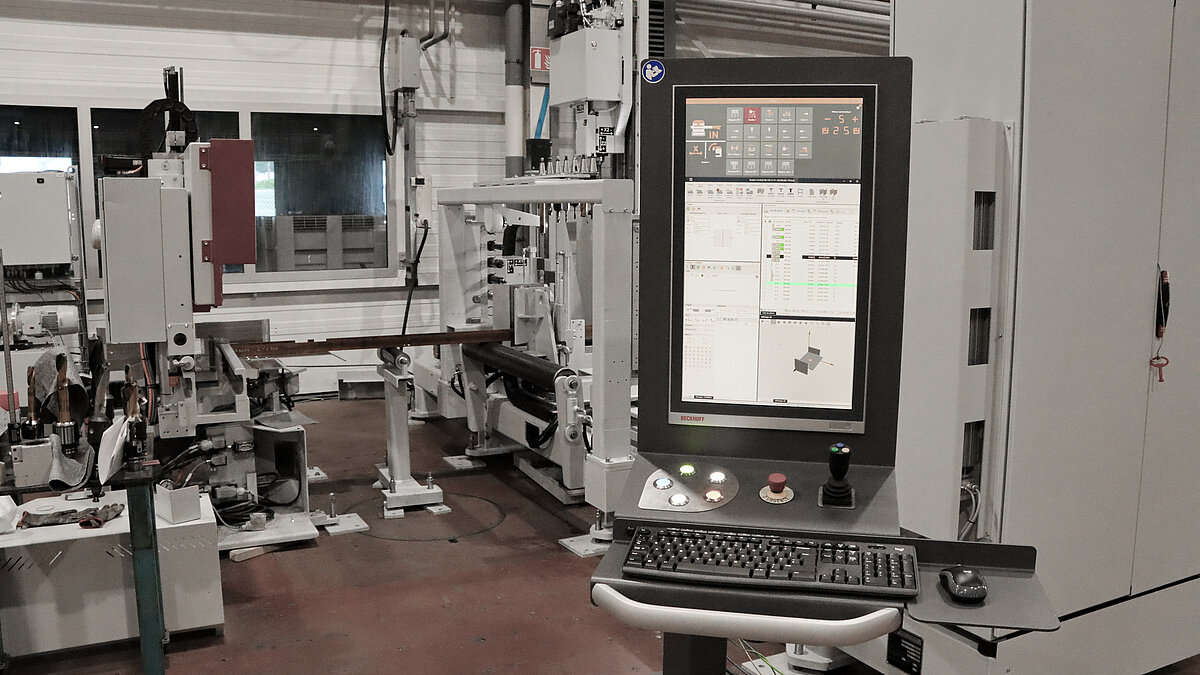

  • Umfassende, intuitive Software-Suite mit großem 24-Zoll-Bildschirm

  • HDV video

Vorteile der Bohranlage HDV

Fräsen

Markieren

Bohren

Anreißen

Sägen

Scheren

  • Flexible Einsatzmöglichkeiten
    Die HDV eignet sich für die Bearbeitung von kleinen Winkeln (insbesondere bei Verbindung mit der optionalen Schere), Vierkantrohren ab 40x40 mm und H-Profilen mit bis zu 700 mm Breite und vielen mehr! Sie bietet außerdem die Möglichkeit, Systemprofile für Türen und Fenster zu bearbeiten.

  • Steigern Sie Ihre Produktionskapazität

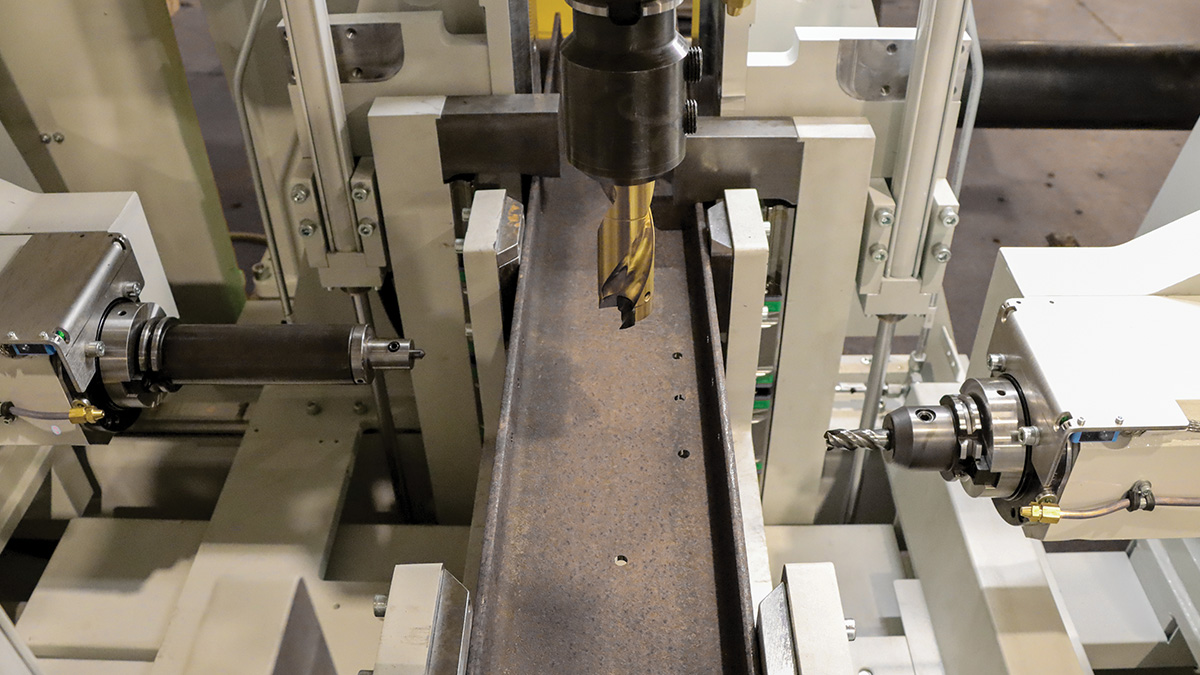

    Bis zu 60 % schneller als herkömmliche Bohrmaschinen – dank des zusätzlichen X-Hubs von 200 mm an allen drei Bohreinheiten. So ist das gleichzeitige Bohren an den Flügeln und im Steg an unterschiedlichen Positionen möglich. Mit einer Spindeldrehzahl von bis zu 4.000 U/min und hohem Drehmoment ist die HDV ideal für leistungsstarkes Hartmetallbohren.

  • Geringer Verschleiß
    Die robuste Konstruktion der Maschine minimiert Vibrationen und sorgt für längste Standzeiten der Werkzeuge und eine optimale Haltbarkeit der Maschineelemente. Die Nutzungsdauer der Anlage wird deutlich erhöht.

  • Hochleistungs-Spindelmotoren
    Ein Riemenantrieb zwischen Motor und Bearbeitungsspindel sorgt für ein sehr hohes Drehmoment an der Spindel, selbst bei geringerer Motorleistung.

  • Effektives Produktionsmanagement
    Unsere Software-Suite kombiniert Benutzerfreundlichkeit mit beeindruckender Leistung und ermöglicht Ihnen eine nahtlose Optimierung Ihres Materialbestands. Sie können mühelos Teile importieren und programmieren sowie Informationen wie Kodierungen und Anbringungshinweise hinzufügen. Zudem bietet die Suite Funktionen zur effizienten Verwaltung und Optimierung Ihres Restelagers. Die Verknüpfung mit Ihrem ERP-System ermöglicht reibungslose Kommunikation zwischen der Software und Ihrer Maschine.

  • Teile identifizieren und Montagepositionen markieren
    Das einzigartigen V-Scoring Markiersystem bietet im Vergleich zu herkömmlichen Markiersystemen eine Verdopplung der Markiergeschwindigkeit. Das Markieren erfolgt ohne Lärmbelastung bei geringsten Betriebskosten ohne den Einsatz von Druckluft. Die Sichtbarkeit der Markierung wird auch noch nach dem Lackieren oder Verzinken gewährleistet. Höchste Standzeit der Werkzeuge!

  • Die energieeffizienteste Maschine ihrer Klasse
    Die HDV benötigt im Durchschnitt 50 % weniger installierte Leistung als vergleichbare Maschinen – und bietet dabei eine gleichwertige oder sogar überlegene Performance bei geringerem Energieverbrauch.

Anwendungsbeispiele

Eigene Konfiguration

Die HDV kann mit zahlreichen Optionen perfekt auf Ihre Anforderungen konfiguriert werden. So holen Sie das Maximale aus Ihrer Produktion heraus. Unsere Experten beraten Sie gerne. Wir freuen uns auf Ihre Anfrage.

Kontakt

Technische Daten Bohranlage HDV

Arbeitsbereich1.000 x 450 mm
Zu bearbeitende Profilformen
Ausgangslänge24 m
Maximale Gewichtsbelastung500 kg/m
NachschubeinrichtungCNC-gesteuerter Schlitten mit hydraulischem Greifer
Spindeln3 Spindeln mit 150 mm Hub in der X-Achse der Spanneinrichtung
V-scoring Ritzmarkiersystem

 Option:

FräsenStandard
GewindeschneidenStandard
Werkzeugwechsler4 (optional: 8) Plätze
Spindelleistung (S6-60 %)11 kW
Spindeldrehzahl160 – 4.000 U/min
MaschinensteuerungPRONC23D Programmiersoftware mit 3D-Teiledarstellung
