Gehrungsbandsägeautomat HBE610-1256GA

Für automatische Gehrungsschnitte im Stahlbau und Profilstahlhandel

Die automatische Hochleistungs-Gehrungsbandsäge HBE610-1256GA sägt Stahlbauprofile, Rohre und Pakete aus Profilstahl präzise und leistungsstark. Hierfür sind Features wie die elektronische Winkeleinstellung, Sägevorschub mit Servo-Motor, Behringer Schnittdruckregelung, automatische Führungsarmeinstellung und ein robuster Doppelspannstock serienmäßig verbaut. Ihr stabiler Sägerahmen, schräg gestellte Bandlaufräder und der Einsatz vibrationsdämpfender Gusskomponenten verlängern die Lebensdauer der Sägebänder.

Beim bearbeiten großer Profile bestimmt neben der Schnittleistung aber auch das Materialhandling den Anlagendurchsatz maßgeblich. Die automatische Gehrungssäge HBE610-1256GA ist daher konsequent auf den bedienerarmen Einsatz in automatisierten Sägelinien konzipiert. Umfangreiche Zu- und Abfuhrsysteme, vor- und nachgelagerte Pufferstrecken und eine intelligente Steuerung mit Nesting-Funktionalität decken alle Anforderungen ab.

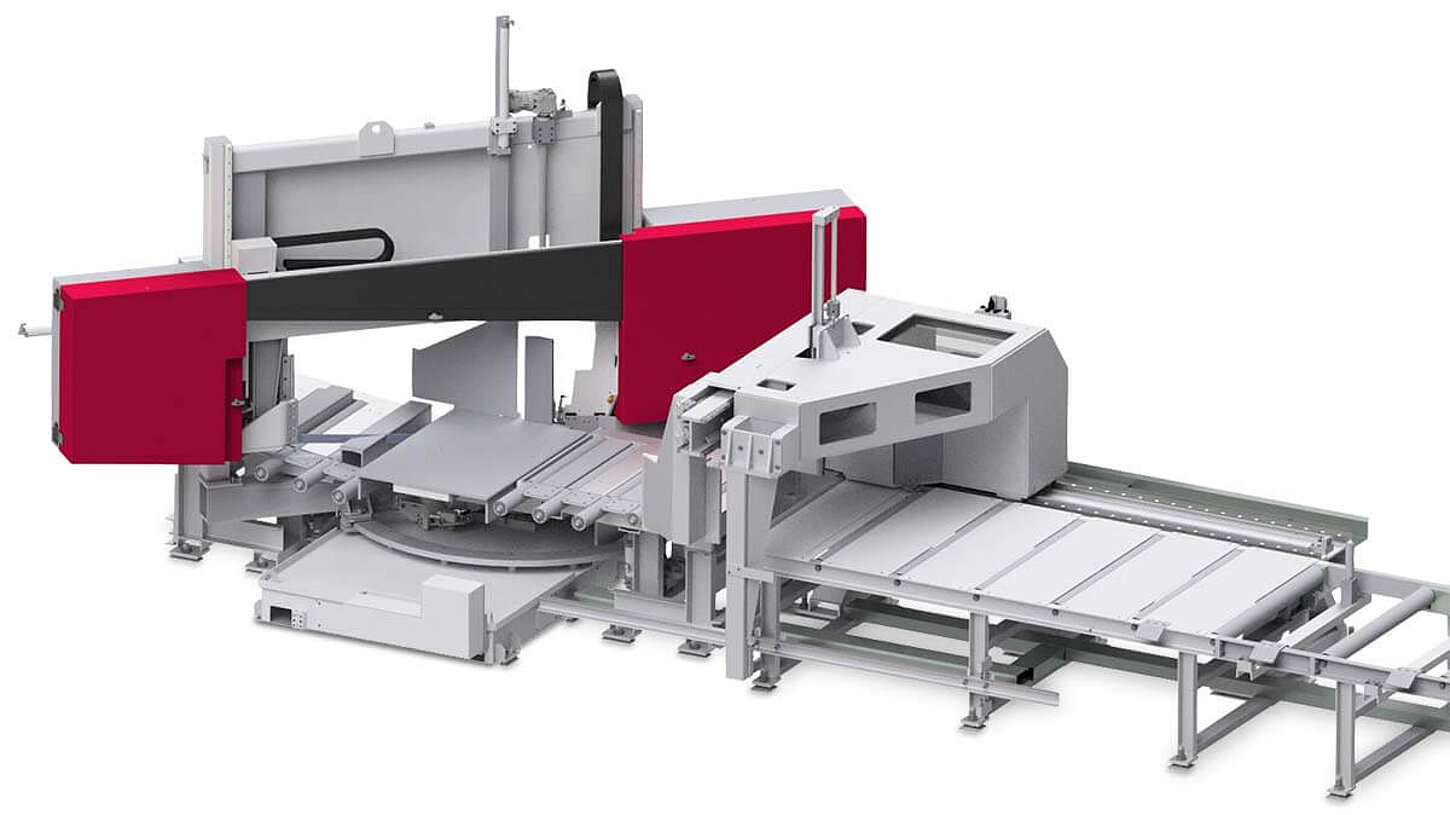

  • Behringer Gehrungsbandsägeautomat HBE610-1256GA

    Automatische Gehrungsbandsäge HBE610-1256GA

  • Sägevorschub durch Servomotor der Gehrungsbandsäge HBE610-1256GA

    Servo-Vorschubsystem mit Schnittdruckregelung

  • Behringer PC Steuerung

    Leistungsstarke PC-Steuerung

  • Youtube Logo

    Demovideo Gehrungsbandsäge HBE610-1256GA

  • Materialauflagetisch der Gehrungsbandsäge HBE610-1256GA

    Geschlossener Materialtisch

  • Bandlaufrad der Gehrungsbandsäge HBE610-1256GA aus Grauguss

    Bandführende Teile aus Grauguss

  • automatische Gehrungswinkeleinstellung der Gehrungsbandsäge HBE610-1256GA

    Schnelle Winkelpositionierung

  • Behringer Gehrungssäge HBE610-1256GA elektrisch angetriebene Spänebürste

    Elektrisch angetriebene Spänebürste

  • Behringer Gehrungssäge HBE610-1256GA Magnet-Späneförderer

    Magnet-Späneförderer (Option)

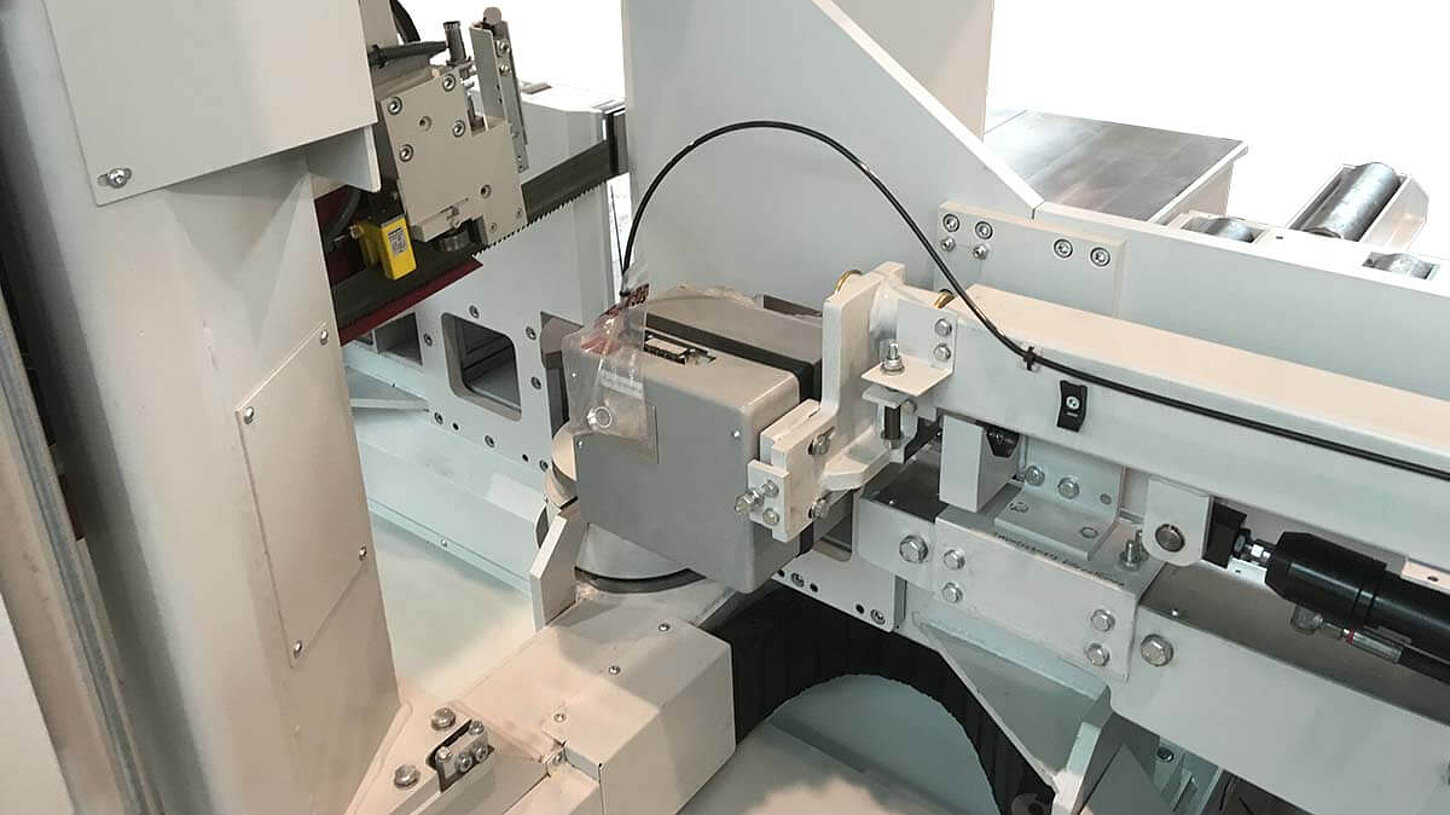

  • Markiereinrichtung der Gehrungsbandsäge HBE610-1256GA

    Integriertes Nadelmarkiersystem (Option)

Vorteile Gehrungsbandsägeautomat HBE610-1256GA

  • Feinfühlige Behringer Schnittdruckregelung
    erhöht die Schnittleistung beim Sägen von Rohren und Profilen, da sie den Sägevorschub der Maschine automatisch an die wechselnden Materialquerschnitte anpasst. Durch die Anordnung direkt am Sägebandrücken regelt das System reaktionsschnell und präzise.

  • Sicherer Materialfluss - auch bei kurzen Ausgangs- und Abschnittlängen
    Die geschlossene Tischauflage und die durchdachte Anbindung an zu- und abfuhrseitige Peripherie bieten maximale Prozesssicherheit im vollautomatischen Betrieb. Ein Verkeilen kurzer Abschnitte und Zwickel wird bestmöglich vermieden.

  • Präzises Führungssystem in Portalbauweise
    Die Kombination aus stabilem, vibrationsarmem Sägerahmen und dem linearen Führungssystem in Portalbauweise sorgen für beste Gehrungsschnitte und maximale Gebrauchsdauer der Gehrungssäge.

  • Micro-Sprühsystem
    Beim Sägen von Profilen, Rohren und Vollmaterial liefert das serienmäßige Minimalmengenschmiersystem beste Ergebnisse. Über zwei Düsen wird das Sägeband konstant mit Schneidöl benetzt. Dies garantiert eine hohe Standzeit des Sägebands und eine saubere Arbeitsumgebung.

  • Elektrisch angetriebene Spänebürste
    mit BEHRINGER Schnellwechsel-Einrichtung für werkzeuglosen Bürstenwechsel. Durch den besonderen Eingriffswinkel werden die Zähne des Sägebandes geschont.

  • Kundenorientierte Sägekonzepte
    Behringer bietet komplette Anlagenkonzepte mit individuellen Transportlösungen, bei denen alles perfekt zusammenpasst. Wir sind kompetenter Ansprechpartner und beraten sie umfassend.

  • Vorschubsteuerung mit Servo-Antrieb
    Der Sägevorschub erfolgt mittels Kugelrollspindel und Servomotor. Dadurch ergeben sich wesentlich kürzere Nebenzeiten und präzisere Sägevorschübe.

  • 6° Schrägstellung des Sägebandes
    ermöglicht deutlich höhere Schnittleistungen beim Sägen großer Trägern und Hohlprofile und reduziert die Gratbildung.

  • Doppelspannstock
    bietet Prozesssicherheit - gerade beim Sägen von Paketen oder im Einzelschnitt. Die Spannbacken sind auf der Zu- und Abfuhrseite angeordnet und Klemmen sowohl Ausgangsmaterial als auch gerade gesägte Abschnitte.

  • Bandführende Teile aus Grauguss
    sind made by Behringer und sorgen für die Schwingungsdämpfung direkt an der Schnittstelle und damit für eine Erhöhung der Werkzeugstandzeiten.

  • Automatische Führungsarmeinstellung
    Optimales Sägeergebnis ohne Einstellaufwand - auch bei oft wechselnden Materialbreiten.

  • Nachschubgreifer mit abrückender Festbacke
    Zur automatischen Positionierung des Ausgangsmaterials hat der Gehrungsbandsägeautomat HBE610-1256GA einen 3.000 mm langen Nachschubgreifer. Durch die abrückende Festbacke werden auch leicht gekrümmte Profile prozesssicher zugeführt.

  • Leistungsstarkes Antriebssystem
    mit breitem Stellbereich der Schnittgeschwindigkeit bietet Flexibilität für wechselnde Ausgangsmaterialien von VA bis Aluminium.

Eigene Konfiguration

Die automatische Gehrungssäge HBE610-1256GA kann mit zahlreichen Optionen perfekt auf Ihre Anforderungen konfiguriert werden. So holen Sie das Maximale aus Ihrer Produktion heraus. Unsere Experten beraten Sie gerne. Wir freuen uns auf Ihre Anfrage.

Kontakt

Technische Daten Gehrungsbandsägeautomat HBE610-1256GA

Schnittbereich 90° rund 610 mm
Schnittbereich 90° flach 1.250 x 610 mm

75° Gehrung links rund / flach 610 mm / 1.200 x 610 mm
60° Gehrung links rund / flach 610 mm / 1.100 x 610 mm
45° Gehrung links rund / flach 610 mm / 880 x 610 mm
30° Gehrung links rund / flach 610 mm / 610 x 610 mm

75° Gehrung rechts rund / flach 610 mm / 1.200 x 610 mm
60° Gehrung rechts rund / flach 610 mm / 1.100 x 610 mm
45° Gehrung rechts rund / flach 610 mm / 880 x 610 mm

kleinste zu sägende Abmessung rund 30 mm
kleinste zu sägende Abmessung flach 30 x 30 mm
Nachschublänge 3.000 mm
Antriebsleistung 7,5 kW
Schnittgeschwindigkeit 17 - 120 m/min
Sägebandabmessung 10.000 x 54 (67) x 1,6 mm
kürzeste Reststücklänge im Automatikbetrieb 280 mm
kürzeste Abschnittlänge 25 mm
Gesamtantriebsleistung 16 kW
Sägevorschub Servo-Vorschub über Kugelrollspindel
Materialvorschub Servo-Motor über Zahnstange
Materialspannung hydraulisch
Sägebandreinigung elektrisch angetriebene Spänebürste
Länge 7.000 mm
Breite 4.700 mm
Höhe 3.240 mm
Gesamtgewicht 7.500 kg
Materialauflagehöhe 800 mm
