Unterflur-Kreissägezentrum PSU 450 A

Höchster Anlagendurchsatz für Industrie und Stahlhandel

Das flexible, PC-gesteuerte Hochleistungs-Kreissägezentrum PSU 450 A verbindet wirtschaftliche Schnitte und hohen Anlagendurchsatz mit großem Bedienkomfort. Ihr hoher Automatisierungsgrad und ihre Flexibilität decken ein großes Anwendungsspektrum ab. Sie bearbeitet Profile und Rohre ebenso wie Vollmaterial verschiedener Abmessungen im vollautomatischen Betrieb.

Für maximalen Anlagendurchsatz sorgen servomotorische Achsen für Materialpositionierung, Gehrungswinkeleinstellung und die optionale Entsorgungszange. Mit der Entsorgungseinrichtung wird das zu sägende Teil gespannt und nach vollendetem Schnitt aus dem Maschinenbereich axial auf frei programmierbare Positionen abgelegt.

Durch ihren modularen Aufbau kann die PSU 450 A anwendungsgerecht mit Zufuhrmagazinen oder Entsorgungseinrichtungen kombiniert werden.

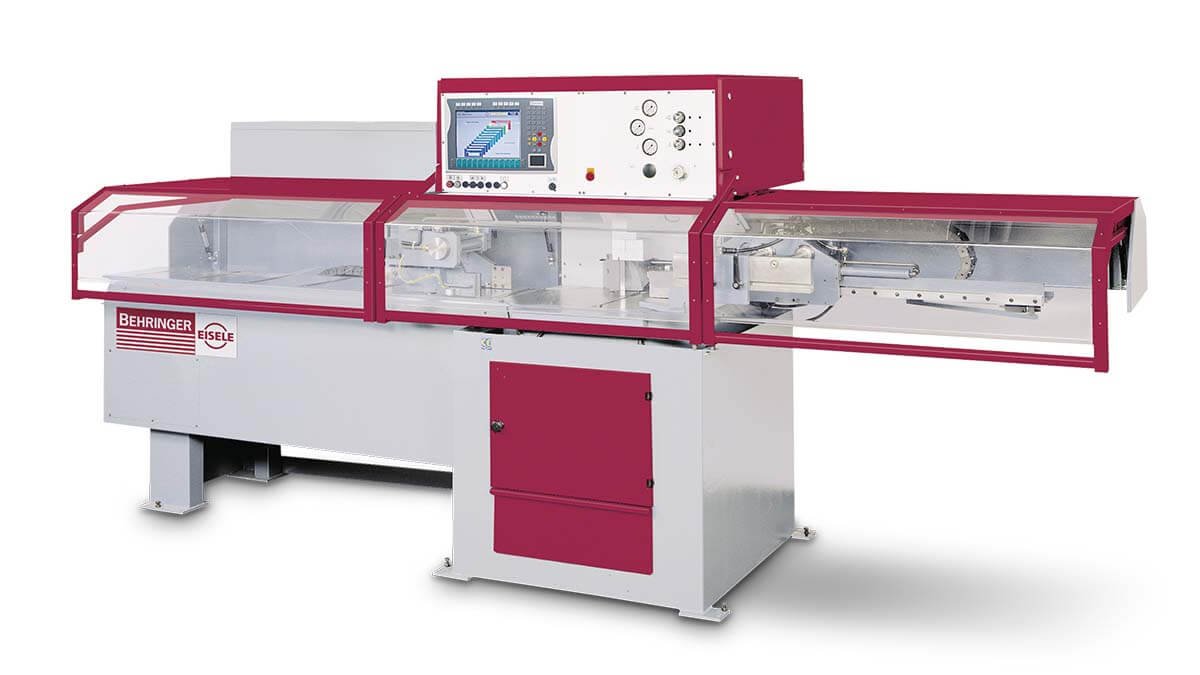

Behringer Eisele Unterflur-Kreissägeautomat PSU 450 A

PSU 450 A

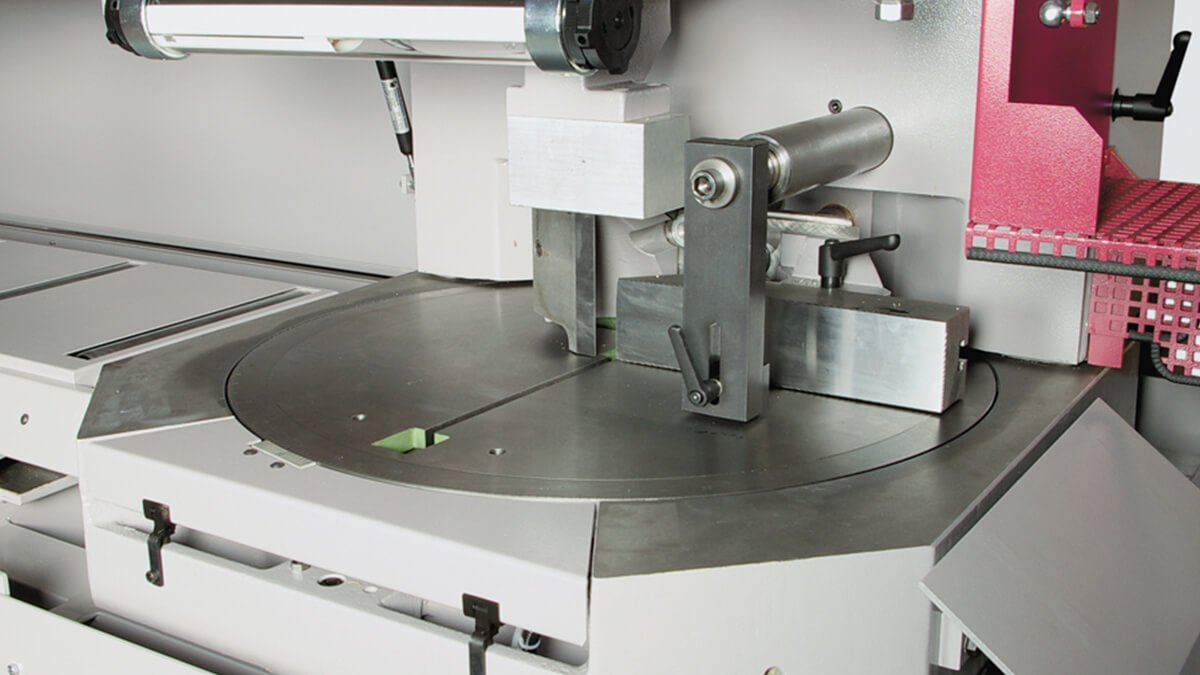

Behringer Eisele Unterflur-Kreissägeautomat PSU 450 A Materialtisch mit Gehrungseinrichtung

Automatische Gehrungseinstellung 30° bis 150°

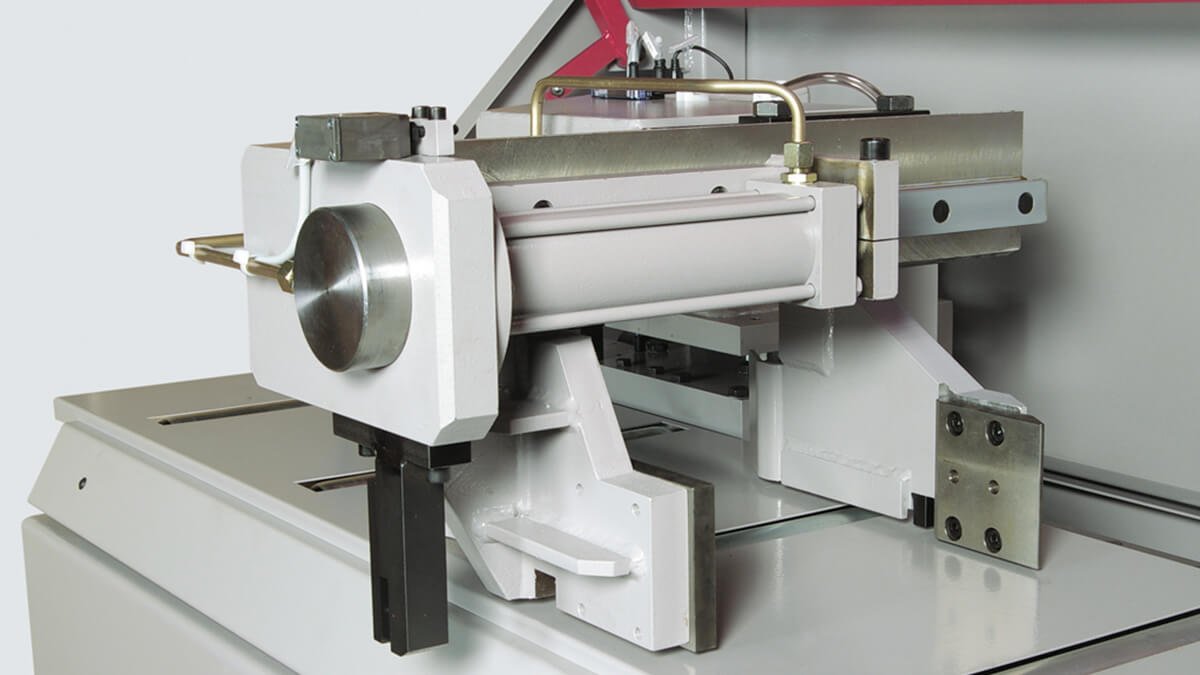

Behringer Eisele Unterflur-Kreissägeautomat PSU 450 A Nachschubgreifer zur Positionierung des Ausgangsmaterials

Servomotorischer Nachschubgreifer

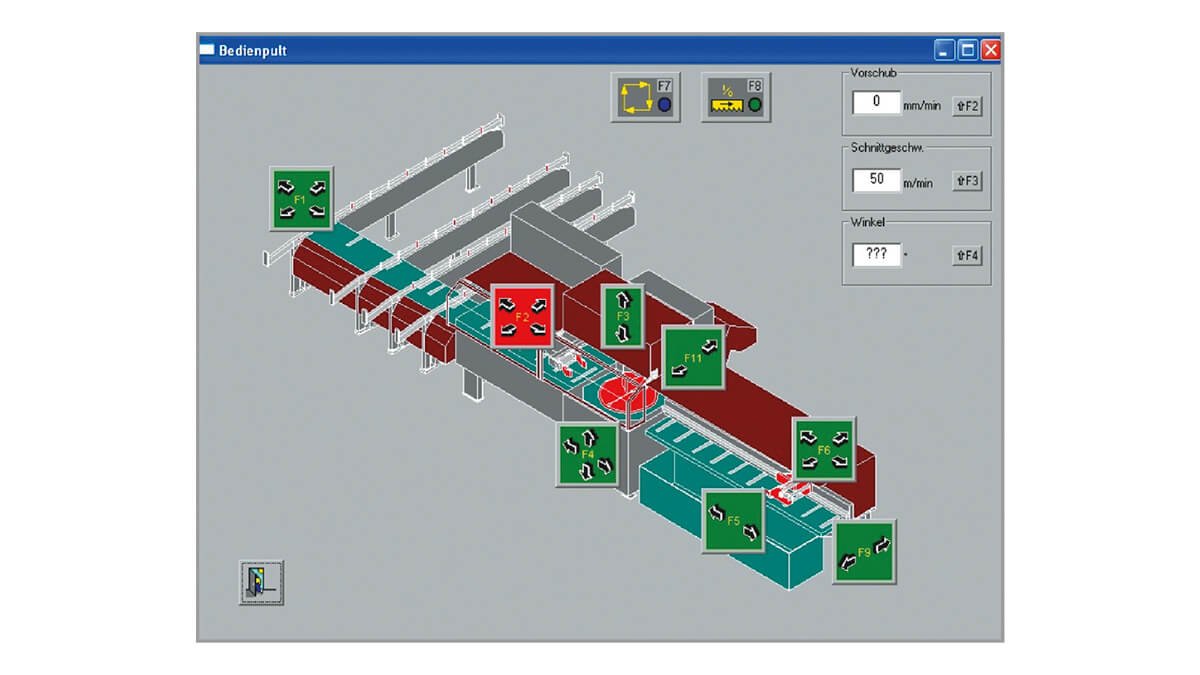

Behringer Eisele Unterflur-Kreissägeautomat PSU 450 A leistungsstarke PC-Steuerung mit NESTING Funktionalität

Leistungsfähige PC-Steuerung

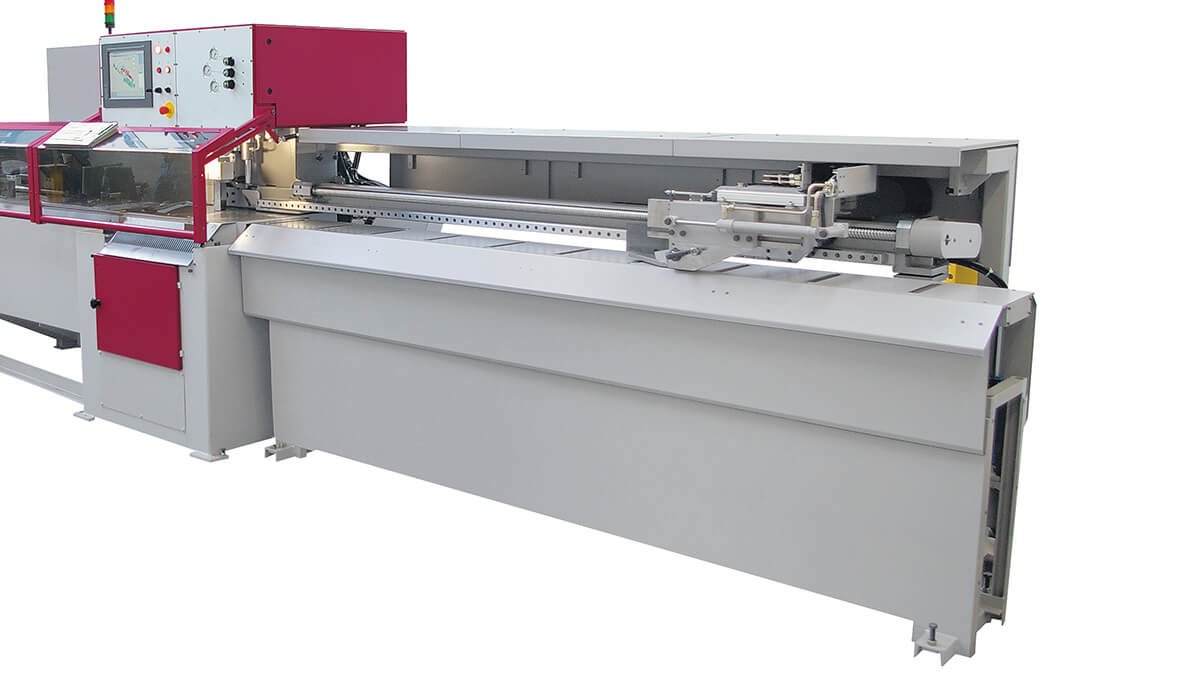

Behringer Eisele Unterflur-Kreissägeautomat PSU 450 A Abschnittgreifer

Höchste Automatisierungsstufe durch Abschnittgreifer

Vorteile der PSU 450 A

  • Höchste Automatisierungsstufe
    Durch die Verbindung von Zufuhr- und Abschnittgreifer ist eine vollständige Automatisierung möglich. Dies beinhaltet auch die Entsorgung von Anschnitten, Reststücken und bei Gehrungsschnitten anfallenden Zwickeln im automatischen Betrieb.

  • Servomotorische Achsen
    für exakte und schnellste Längenpositionierung des Ausgangsmaterials und Gehrungswinkeleinstellung.

  • Umfangreiches Materialspektrum
    Die Unterflur-Kreissägen der PSU Baureihe decken ein umfangreiches Materialspektrum wie Flach-, Winkel- und Massivmaterial, Rohre und Sonderprofile ab. Sie sind damit bestens für den Einsatz in Industrie und Handwerk geeignet.

  • Solide Maschinenbasis
    Der schwere Maschinenständer und die schwingungsdämpfenden Eisengusskomponenten made by Behringer sorgen für einen vibrationsarmen Sägeablauf und damit für eine Erhöhung der Werkzeugstandzeiten.

  • Optimaler Spänefluss
    auch beim Sägen von Rohren und Hohlprofilen durch den Sägeblattvorschub von unten.

  • Reduzierter Materialverbrauch
    Durch alternierendes Sägen entfällt der Zwickel bei Abschnitten gleicher Winkel. Das spart Material und steigert die Produktivität.

  • Robust und langlebig
    Herzstück der PSU Sägeaggregate ist ein Schneckengetriebe mit Eisele Rotationsausgleich aus eigener Herstellung. Durch die robuste Auslegung des Getriebes werden Vibrationen konsequent gedämpft. Dies gewährleistet eine gute Schnittoberfläche, hohe Sägeblattstandzeiten und eine hohe Lebensdauer der Säge.

  • Einfache, intuitive Steuerung
    Alles im Blick. Alles im Griff. Die Steuerung ist selbsterklärend einfach, vermeidet Bedienfehler und ermöglicht ein schnelles Navigieren in den jeweiligen Programmen.

  • Kurze Taktzeiten
    durch elektronische Schnitthöheneinstellung und Eilrücklauf des Sägeblattes.

  • Hohe Schnittqualität
    Die Werkstückspannung beidseitig des Sägeblatts sorgt für eine saubere Schnittoberfläche und geringe Toleranzen.

  • Micro-Sprühsystem
    Beim Sägen von Profilen, Rohren und Vollmaterial liefert das serienmäßige Minimalmengenschmiersystem beste Ergebnisse. Über eine Düse wird das Sägeblatt kontinuierlich mit Schneidöl benetzt. Dies garantiert eine hohe Standzeit und eine saubere Arbeitsumgebung.

  • Moderne Schnittstellen
    Die Anbindung der Anlage an Leitsysteme kann durch standardisierte Schnittstellen wie ASCII, DSTV oder OPC-UA realisiert werden.

Eigene Konfiguration

Die PSU 450 A kann mit zahlreichen Optionen perfekt auf Ihre Anforderungen konfiguriert werden. So holen Sie das Maximale aus Ihrer Produktion heraus. Unsere Experten beraten Sie gerne. Wir freuen uns auf Ihre Anfrage.

Kontakt

Technische Daten PSU 450 A

Flach 90° 240 x 70 mm
Flach 45° 170 x 50 mm
Flach 30° 130 x 30 mm

Quadrat 90° 140 x 140 mm
Quadrat 45° 125 x 125 mm
Quadrat 30° 100 x 100 mm

Rund 90° 150 mm
Rund 45° 145 mm
Rund 30° 112 mm

kleinste zu sägende Abmessung rund 10 mm
kleinste zu sägende Abmessung flach 10 x 10 mm
Antriebsleistung 7,1 kW
Drehzahlen 1 - 70 min-1
Sägeblattdurchmesser 450 mm
Nachschublänge Einfachhub 1.500 mm
Nachschubgeschwindigkeit 667 mm/s
Sägeblattvorschub hydraulisch
Spanneinrichtung hydraulisch
Länge 5.800 mm
Breite 1.600 mm
Höhe 2.300 mm
Gesamtgewicht 3.150 kg
Materialauflagehöhe 1.045 mm
