Gehrungsbandsäge HBE610-1256G

für den Stahlbau und Profilstahlhandel

Die Hochleistungs-Gehrungsbandsäge HBE610-1256G ist für das automatische Sägen von Konstruktions-Baustahl, Profilen und Rohren ausgelegt. Hierfür sind Features wie die elektronische Winkeleinstellung, Sägevorschub mit Servo-Motor, Behringer Schnittdruckregelung, automatische Führungsarmeinstellung und ein robuster Doppelspannstock serienmäßig verbaut. Ihr stabiler Sägerahmen, schräg gestellte Bandlaufräder und der Einsatz vibrationsdämpfender Gusskomponenten verlängern die Lebensdauer der Sägebänder.

Beim Bearbeiten großer Profile bestimmt neben der Schnittleistung aber auch das Materialhandling den Anlagendurchsatz maßgeblich. Die Doppelgehrungssäge HBE610-1256G ist daher konsequent auf den bedienerarmen Einsatz in automatisierten Sägelinien konzipiert. Umfangreiche Zu- und Abfuhrsysteme, vor- und nachgelagerte Pufferstrecken und eine intelligente Steuerung mit Nesting-Funktionalität decken alle Anforderungen ab.

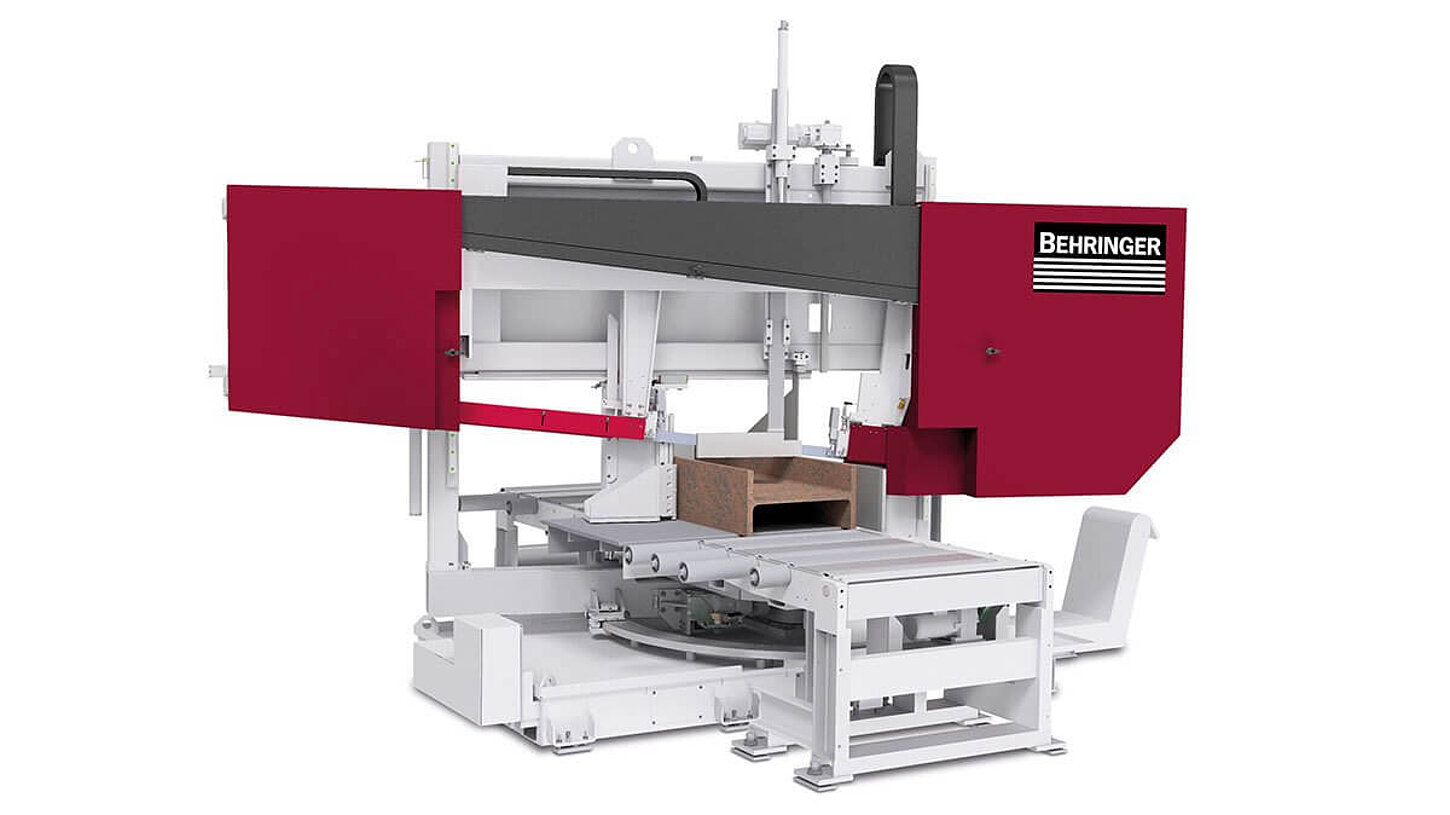

  • Gehrungsbandsäge HBE610-1256G für Stahlbauprofile

    Gehrungssäge HBE610-1256G für schwere Stahlbauprofile

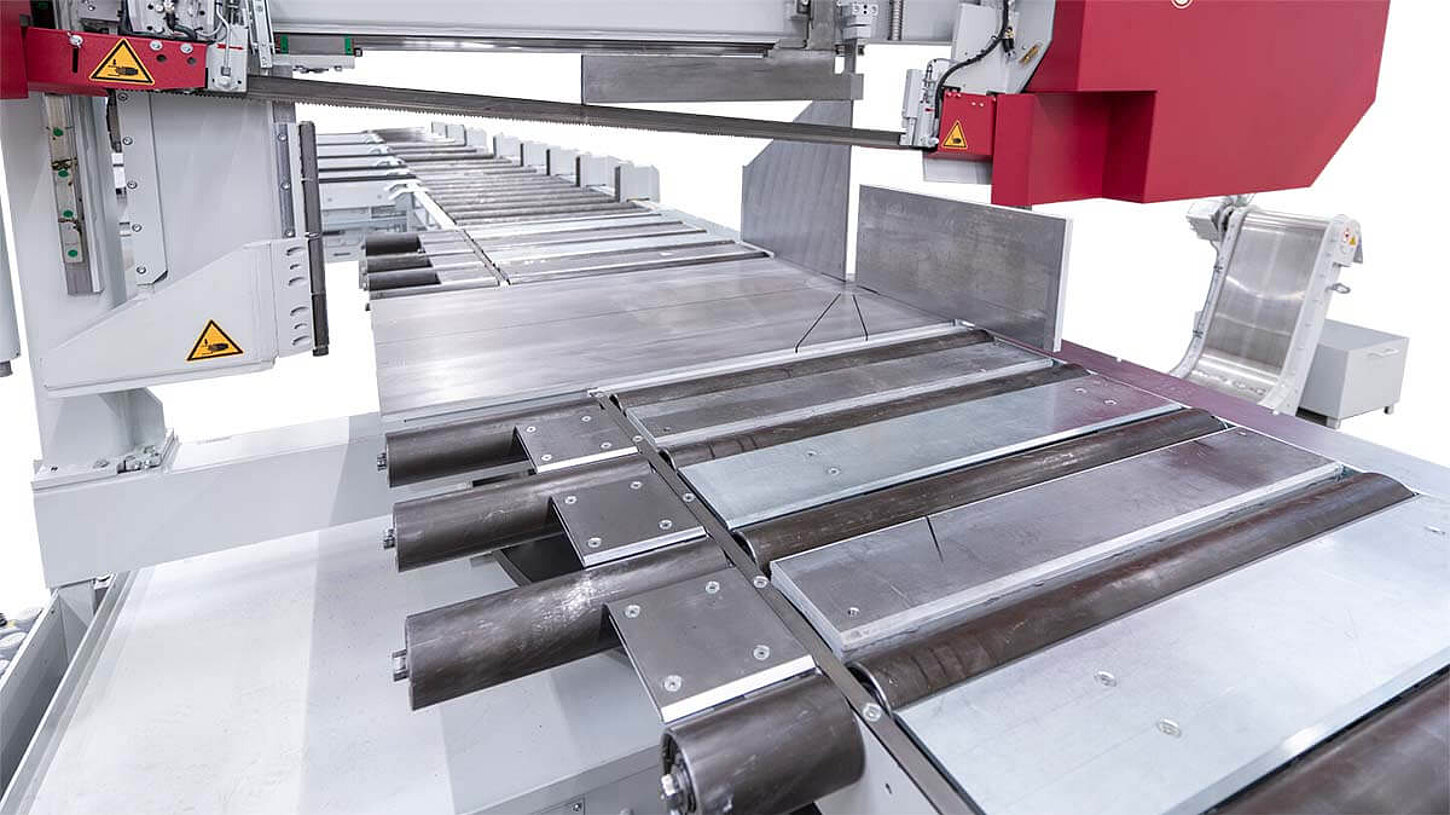

  • Materialauflagetisch der Gehrungsbandsäge HBE610-1256G

    Geschlossener Materialtisch

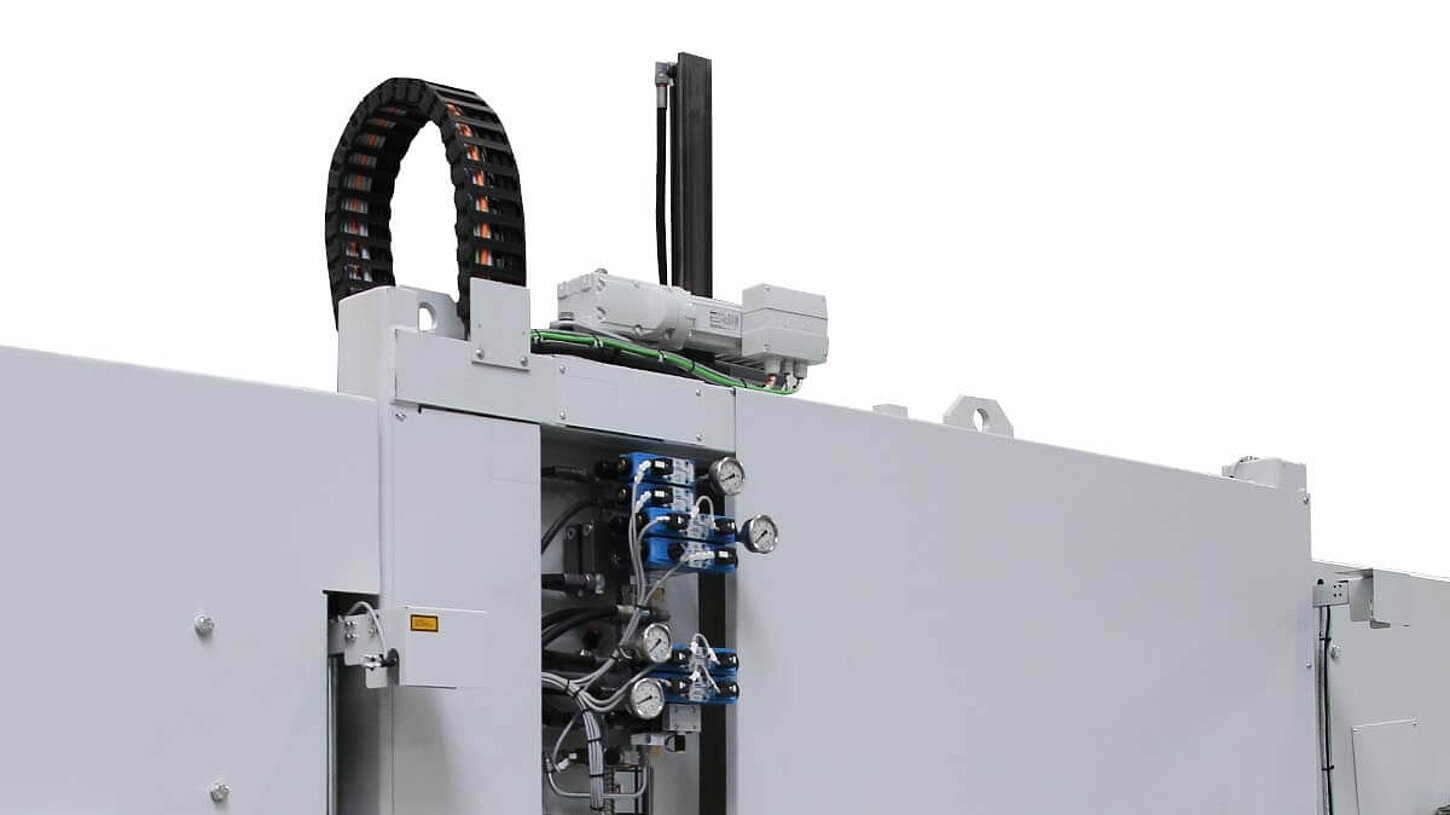

  • Sägevorschub durch Servomotor der Gehrungsbandsäge HBE610-1256G

    Servo-Vorschubsystem mit Schnittdruckregelung

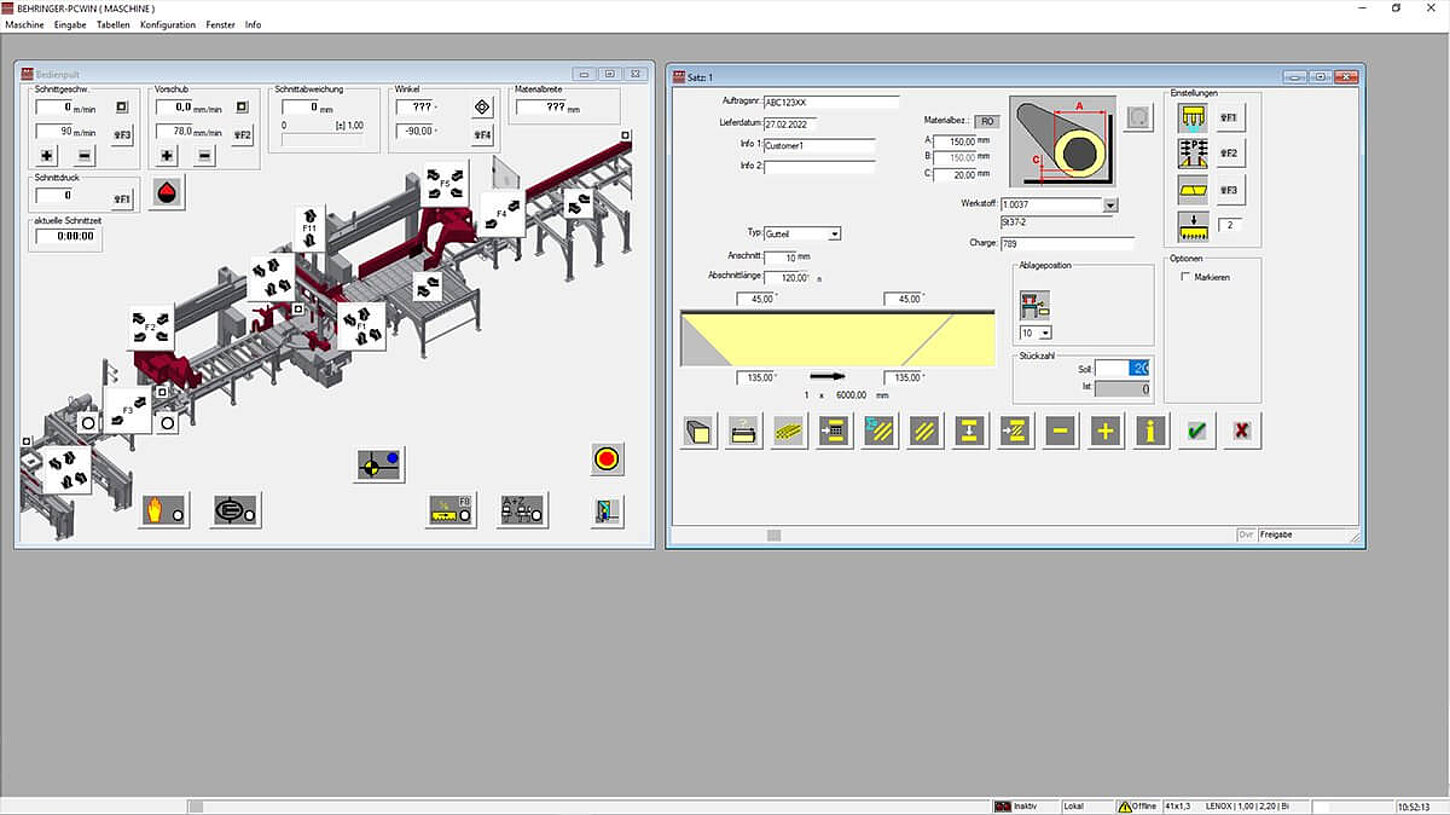

  • Behringer PC Steuerung

    Leistungsstarke PC-Steuerung

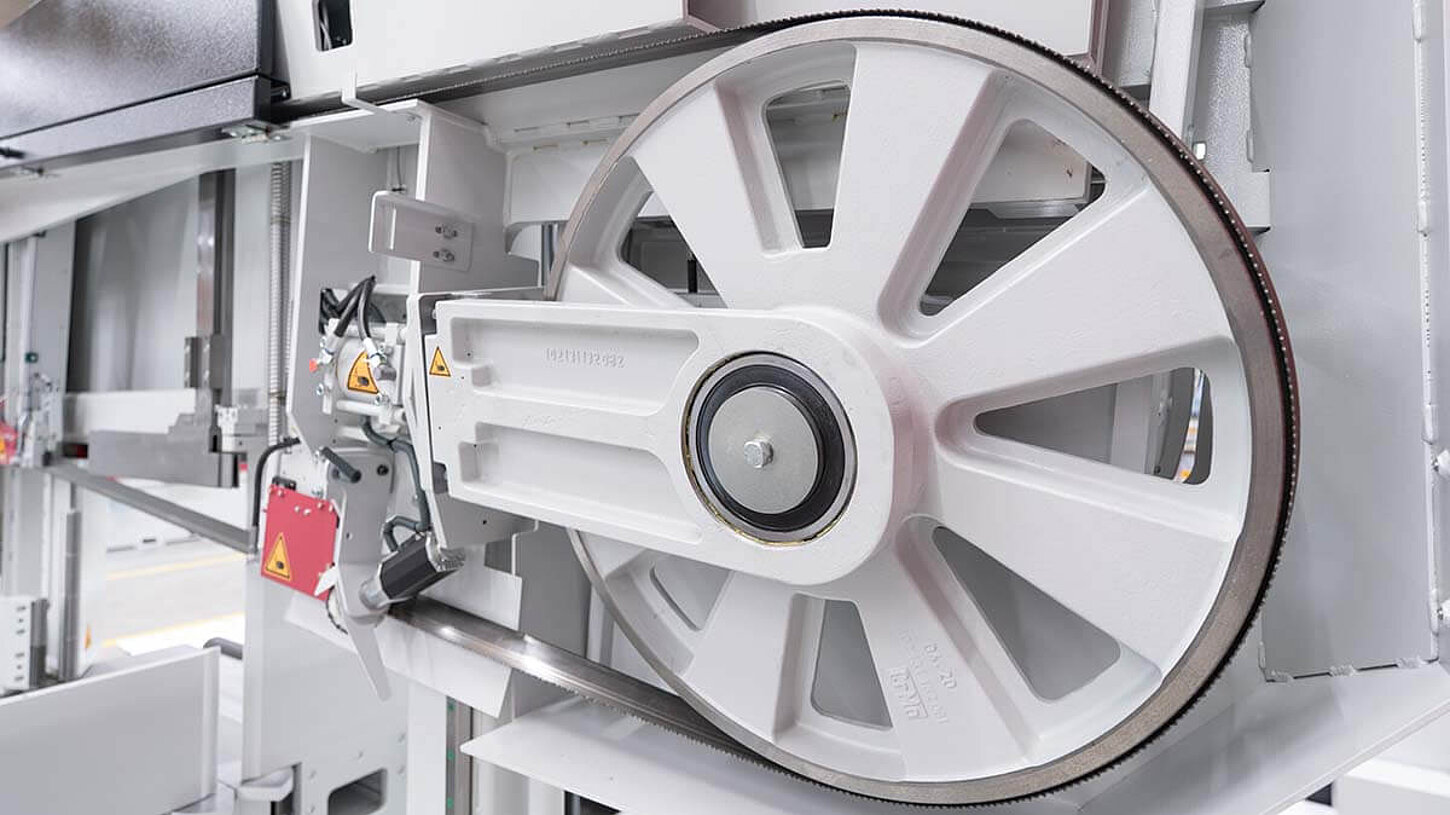

  • Bandlaufrad der Gehrungsbandsäge HBE610-1256G aus Grauguss

    Bandführende Teile aus Grauguss

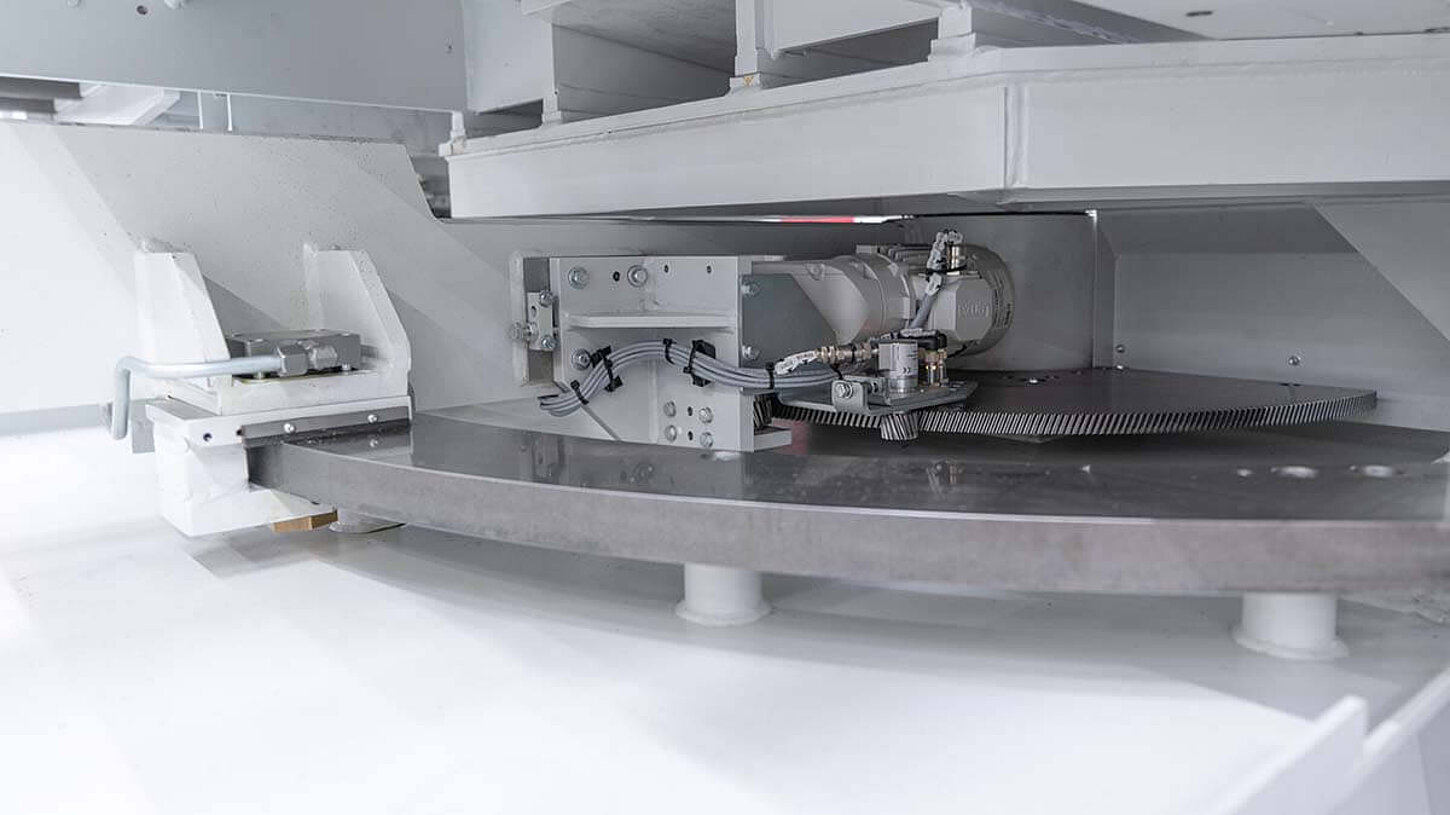

  • automatische Gehrungswinkeleinstellung der Gehrungsbandsäge HBE610-1256G

    Schnelle NC-Winkeleinstellung

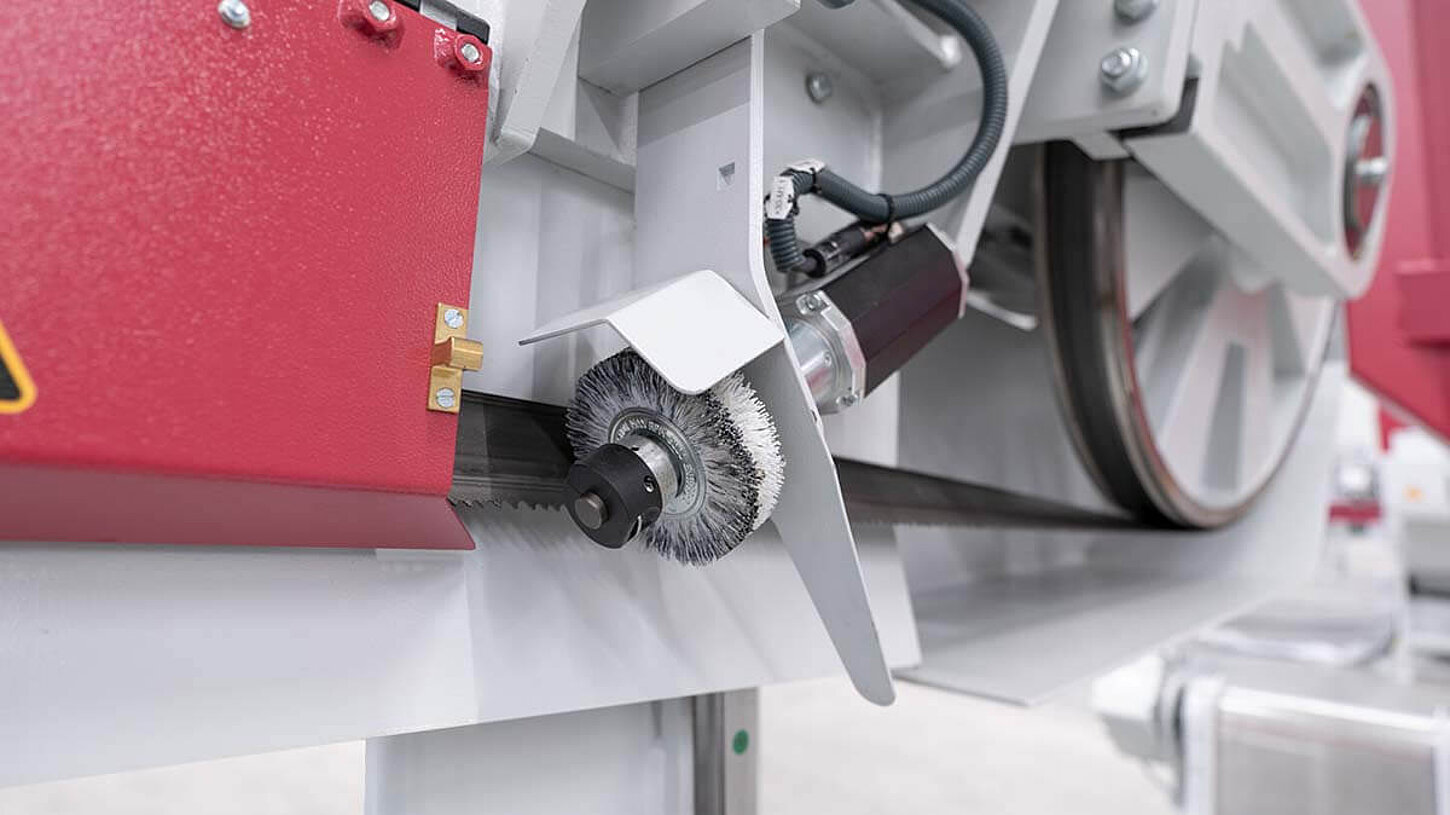

  • Behringer Gehrungssäge HBE610-1256G elektrisch angetriebene Spänebürste

    Elektrisch angetriebene Spänebürste

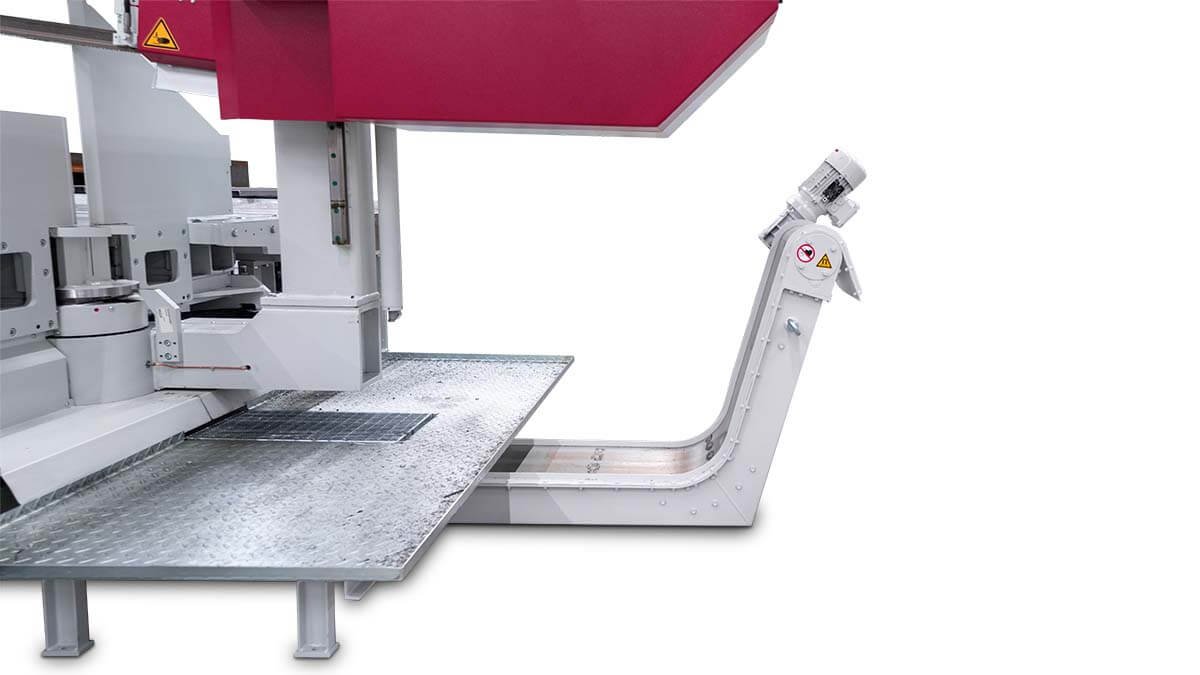

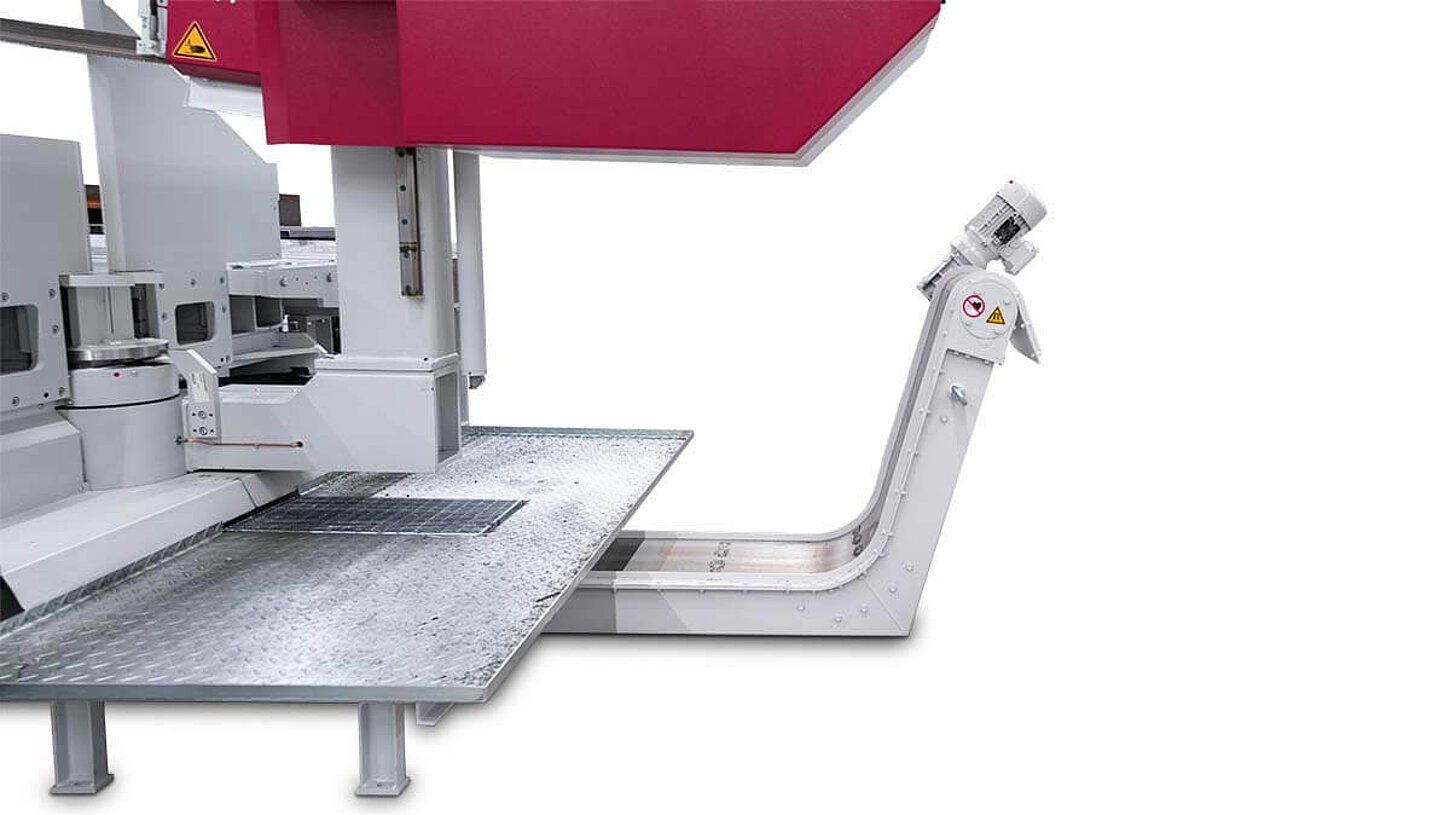

  • Behringer Gehrungssäge HBE610-1256G Magnet-Späneförderer

    Magnet-Späneförderer (Option)

Vorteile der Gehrungsbandsäge HBE610-1256G

  • Feinfühlige Behringer Schnittdruckregelung
    erhöht die Schnittleistung beim Sägen von Rohren und Profilen, da sie den Sägevorschub der Maschine automatisch an die wechselnden Materialquerschnitte anpasst. Durch die Anordnung direkt am Sägebandrücken regelt das System reaktionsschnell und präzise.

  • Präzises Führungssystem in Portalbauweise
    Die Kombination aus stabilem, vibrationsarmem Sägerahmen und dem linearen Führungssystem in Portalbauweise sorgen für beste Gehrungsschnitte und maximale Gebrauchsdauer der Gehrungssäge.

  • 6° Schrägstellung des Sägebandes
    ermöglicht deutlich höhere Schnittleistungen beim Sägen großer Trägern und Hohlprofile und reduziert die Gratbildung.

  • Automatische Führungsarmeinstellung
    Optimales Sägeergebnis ohne Einstellaufwand - auch bei oft wechselnden Materialbreiten.

  • Kundenorientierte Sägekonzepte
    Behringer bietet komplette Anlagenkonzepte mit individuellen Transportlösungen, bei denen alles perfekt zusammenpasst. Wir sind kompetenter Ansprechpartner und beraten sie umfassend.

  • Leistungsstarkes Antriebssystem
    mit breitem Stellbereich der Schnittgeschwindigkeit bietet Flexibilität für wechselnde Ausgangsmaterialien von VA bis Aluminium.

  • Bandführende Teile aus Grauguss
    sind made by Behringer und sorgen für die Schwingungsdämpfung direkt an der Schnittstelle und damit für eine Erhöhung der Werkzeugstandzeiten.

  • Sicherer Materialfluss - auch bei kurzen Ausgangs- und Abschnittlängen
    Die geschlossene Tischauflage und die durchdachte Anbindung an zu- und abfuhrseitige Peripherie bieten maximale Prozesssicherheit im vollautomatischen Betrieb. Ein Verkeilen kurzer Abschnitte und Zwickel wird bestmöglich vermieden.

  • Vorschubsteuerung mit Servo-Antrieb
    Der Sägevorschub erfolgt mittels Kugelrollspindel und Servomotor. Dadurch ergeben sich wesentlich kürzere Nebenzeiten und präzisere Sägevorschübe.

  • Vertikalspanneinrichtung beidseitig des Sägebandes
    Durch die serienmäßige Kombination aus horizontaler und vertikaler Spanneinrichtung werden alle Profilformen sicher gespannt. Somit bietet die Doppelgehrungssäge maximale Flexibilität bei der Bearbeitung.

  • Doppelspannstock
    bietet Prozesssicherheit - gerade beim Sägen von Paketen oder im Einzelschnitt. Die Spannbacken sind auf der Zu- und Abfuhrseite angeordnet und Klemmen sowohl Ausgangsmaterial als auch gerade gesägte Abschnitte.

  • Micro-Sprühsystem
    Beim Sägen von Profilen, Rohren und Vollmaterial liefert das serienmäßige Minimalmengenschmiersystem beste Ergebnisse. Über zwei Düsen wird das Sägeband konstant mit Schneidöl benetzt. Dies garantiert eine hohe Standzeit des Sägebands und eine saubere Arbeitsumgebung.

  • Elektrisch angetriebene Spänebürste
    mit BEHRINGER Schnellwechsel-Einrichtung für werkzeuglosen Bürstenwechsel. Durch den besonderen Eingriffswinkel werden die Zähne des Sägebandes geschont.

Eigene Konfiguration

Die Gehrungsbandsäge HBE610-1256G kann mit zahlreichen Optionen perfekt auf Ihre Anforderungen konfiguriert werden. So holen Sie das Maximale aus Ihrer Produktion heraus. Unsere Experten beraten Sie gerne. Wir freuen uns auf Ihre Anfrage.

Kontakt

Technische Daten Gehrungsbandsäge HBE610-1256G

Schnittbereich 90° rund 610 mm
Schnittbereich 90° flach 1.250 x 610 mm

75° Gehrung links rund / flach 610 mm / 1.200 x 610 mm
60° Gehrung links rund / flach 610 mm / 1.100 x 610 mm
45° Gehrung links rund / flach 610 mm / 880 x 610 mm
30° Gehrung links rund / flach 610 mm / 610 x 610 mm

75° Gehrung rechts rund / flach 610 mm / 1.200 x 610 mm
60° Gehrung rechts rund / flach 610 mm / 1.100 x 610 mm
45° Gehrung rechts rund / flach 610 mm / 880 x 610 mm

kleinste zu sägende Abmessung rund 30 mm
kleinste zu sägende Abmessung flach 30 x 30 mm
Antriebsleistung 7,5 kW
Schnittgeschwindigkeit 17 - 120 m/min
Sägebandabmessung 10.000 x 54 (67) x 1,6 mm
kürzeste Reststücklänge 45 mm
Gesamtantriebsleistung 16 kW
Sägevorschub Servo-Vorschub über Kugelrollspindel
Materialspannung hydraulisch
Sägebandreinigung elektrisch angetriebene Spänebürste
Länge 1.950  mm (4.700 mm für Winkelposition 30°)
Breite 4.700 mm
Höhe 3.240 mm
Gesamtgewicht 4.500 kg
Materialauflagehöhe 800 mm
