Gehrungsbandsägeautomat HBE520-926GA
Für automatische Gehrungsschnitte im Stahlbau und Profilstahlhandel
Die automatische Hochleistungs-Gehrungsbandsäge HBE520-926GA sägt Stahlbauprofile, Rohre und Pakete aus Profilstahl präzise und leistungsstark. Hierfür sind Features wie die elektronische Winkeleinstellung, Sägevorschub mit Servo-Motor, Behringer Schnittdruckregelung, automatische Führungsarmeinstellung und ein robuster Doppelspannstock serienmäßig verbaut. Ihr stabiler Sägerahmen, schräg gestellte Bandlaufräder und der Einsatz vibrationsdämpfender Gusskomponenten verlängern die Lebensdauer der Sägebänder.
Beim bearbeiten großer Profile bestimmt neben der Schnittleistung aber auch das Materialhandling den Anlagendurchsatz maßgeblich. Die automatische Gehrungssäge HBE520-926GA ist daher konsequent auf den bedienerarmen Einsatz in automatisierten Sägelinien konzipiert. Umfangreiche Zu- und Abfuhrsysteme, vor- und nachgelagerte Pufferstrecken und eine intelligente Steuerung mit Nesting-Funktionalität decken alle Anforderungen ab.
-

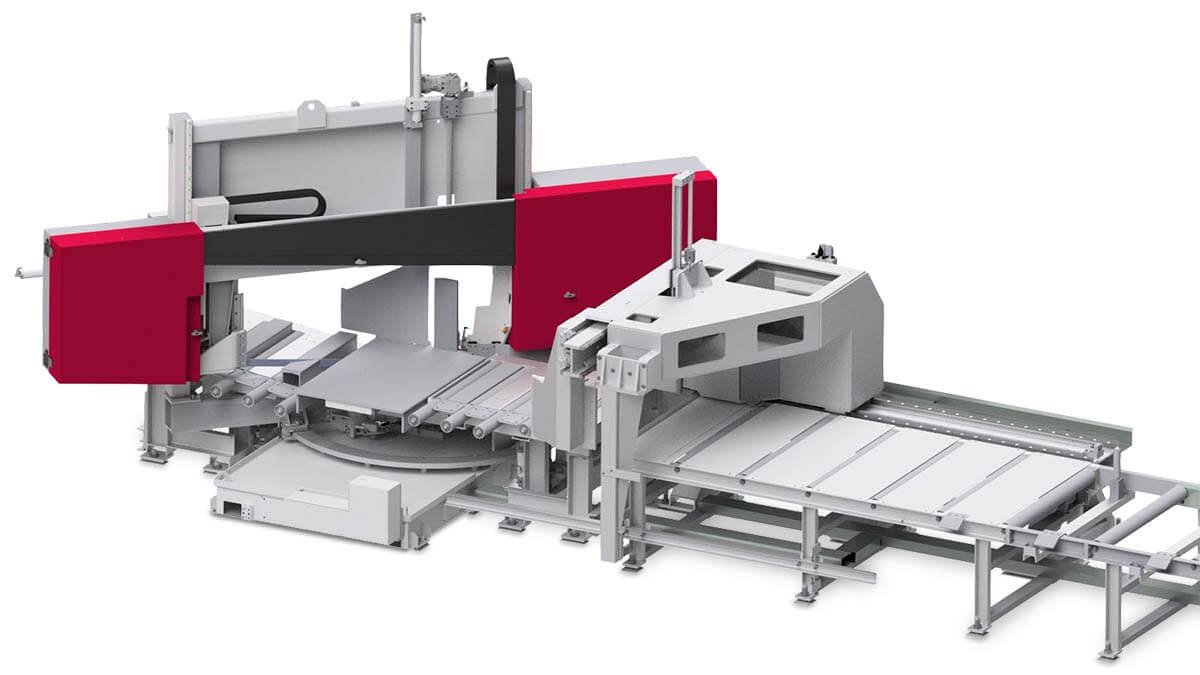

Automatische Gehrungsbandsäge HBE520-926GA (Abbildung ähnlich)
-
Servo-Vorschubsystem mit Schnittdruckregelung
-
Leistungsstarke PC-Steuerung
-
Geschlossener Materialtisch
-
Bandführende Teile aus Grauguss
-
Schnelle Winkelpositionierung
-
Elektrisch angetriebene Spänebürste
Vorteile Gehrungsbandsägeautomat HBE520-926GA
- Feinfühlige Behringer Schnittdruckregelung
erhöht die Schnittleistung beim Sägen von Rohren und Profilen, da sie den Sägevorschub der Maschine automatisch an die wechselnden Materialquerschnitte anpasst. Durch die Anordnung direkt am Sägebandrücken regelt das System reaktionsschnell und präzise.
- Sicherer Materialfluss - auch bei kurzen Ausgangs- und Abschnittlängen
Die geschlossene Tischauflage und die durchdachte Anbindung an zu- und abfuhrseitige Peripherie bieten maximale Prozesssicherheit im vollautomatischen Betrieb. Ein Verkeilen kurzer Abschnitte und Zwickel wird bestmöglich vermieden.
- Präzises Führungssystem in Portalbauweise
Die Kombination aus stabilem, vibrationsarmem Sägerahmen und dem linearen Führungssystem in Portalbauweise sorgen für beste Gehrungsschnitte und maximale Gebrauchsdauer der Gehrungssäge.
- Micro-Sprühsystem
Beim Sägen von Profilen, Rohren und Vollmaterial liefert das serienmäßige Minimalmengenschmiersystem beste Ergebnisse. Über zwei Düsen wird das Sägeband konstant mit Schneidöl benetzt. Dies garantiert eine hohe Standzeit des Sägebands und eine saubere Arbeitsumgebung.
- Elektrisch angetriebene Spänebürste
mit BEHRINGER Schnellwechsel-Einrichtung für werkzeuglosen Bürstenwechsel. Durch den besonderen Eingriffswinkel werden die Zähne des Sägebandes geschont.
- Kundenorientierte Sägekonzepte
Behringer bietet komplette Anlagenkonzepte mit individuellen Transportlösungen, bei denen alles perfekt zusammenpasst. Wir sind kompetenter Ansprechpartner und beraten sie umfassend.
- Vorschubsteuerung mit Servo-Antrieb
Der Sägevorschub erfolgt mittels Kugelrollspindel und Servomotor. Dadurch ergeben sich wesentlich kürzere Nebenzeiten und präzisere Sägevorschübe.
- 6° Schrägstellung des Sägebandes
ermöglicht deutlich höhere Schnittleistungen beim Sägen großer Trägern und Hohlprofile und reduziert die Gratbildung.
- Doppelspannstock
bietet Prozesssicherheit - gerade beim Sägen von Paketen oder im Einzelschnitt. Die Spannbacken sind auf der Zu- und Abfuhrseite angeordnet und Klemmen sowohl Ausgangsmaterial als auch gerade gesägte Abschnitte.
- Bandführende Teile aus Grauguss
sind made by Behringer und sorgen für die Schwingungsdämpfung direkt an der Schnittstelle und damit für eine Erhöhung der Werkzeugstandzeiten.
- Automatische Führungsarmeinstellung
Optimales Sägeergebnis ohne Einstellaufwand - auch bei oft wechselnden Materialbreiten.
- Nachschubgreifer mit abrückender Festbacke
Zur automatischen Positionierung des Ausgangsmaterials hat der Gehrungsbandsägeautomat HBE520-926GA einen 3.000 mm langen Nachschubgreifer. Durch die abrückende Festbacke werden auch leicht gekrümmte Profile prozesssicher zugeführt.
- Leistungsstarkes Antriebssystem
mit breitem Stellbereich der Schnittgeschwindigkeit bietet Flexibilität für wechselnde Ausgangsmaterialien von VA bis Aluminium.
Eigene Konfiguration
Die automatische Gehrungssäge HBE520-926GA kann mit zahlreichen Optionen perfekt auf Ihre Anforderungen konfiguriert werden. So holen Sie das Maximale aus Ihrer Produktion heraus. Unsere Experten beraten Sie gerne. Wir freuen uns auf Ihre Anfrage.
Technische Daten Gehrungsbandsägeautomat HBE520-926GA
| Schnittbereich 90° rund | 520 mm |
| Schnittbereich 90° flach | 820 x 520 mm |
| 75° Gehrung links rund / flach | 520 mm / 820 x 520 mm |
| 60° Gehrung links rund / flach | 520 mm / 820 x 520 mm |
| 45° Gehrung links rund / flach | 520 mm / 700 x 520 mm |
| 30° Gehrung links rund / flach | 430 mm / 430 x 520 mm |
| 75° Gehrung rechts rund / flach | 520 mm / 820 x 520 mm |
| 60° Gehrung rechts rund / flach | 520 mm / 820 x 520 mm |
| 45° Gehrung rechts rund / flach | 520 mm / 700 x 520 mm |
| kleinste zu sägende Abmessung rund | 20 mm |
| kleinste zu sägende Abmessung flach | 20 x 20 mm |
| Nachschublänge | 3.000 mm |
| Antriebsleistung | 5,5 kW |
| Schnittgeschwindigkeit | 17 - 120 m/min |
| Sägebandabmessung | 8.500 x 54 x 1,6 mm |
| kürzeste Reststücklänge | 150 mm |
| kürzeste Abschnittlänge | 55 mm |
| Gesamtantriebsleistung | 11 kW |
| Sägevorschub | Servo-Vorschub über Kugelrollspindel |
| Materialvorschub | Servo-Motor über Zahnstange |
| Materialspannung | hydraulisch |
| Sägebandreinigung | elektrisch angetriebene Spänebürste |
| Länge | 5.800 mm |
| Breite | 4.000 mm |
| Höhe | 2.950 mm |
| Gesamtgewicht | 7.000 kg |
| Materialauflagehöhe | 800 mm |
