Gehrungsbandsägeautomat HBE320-523GA
bietet präzise Gehrungsschnitte für Metallbau, Profilstahlhandel und Maschinen- und Anlagenbau
Die automatische Gehrungsbandsäge HBE320-523GA punktet mit hoher Schnittleistung, Bedienerfreundlichkeit und Präzision. Sie sägt Profilstähle, Rohre und Vollmaterialien aus Stahl oder VA in fast jedem Winkel. Dank präzisem Nachschubgreifer und schneller, NC-gesteuerter Schnittwinkeleinstellung vollautomatisch.
Durch die serienmäßige Sägevorschubsteuerung mit Servo-Motor und einzigartiger Behringer Schnittdruckregelung ist sie beim Sägen von Formstahl bis zu doppelt so schnell als vergleichbare Gehrungssägen. Und das zum optimalen Preis-Leistungsverhältnis. Durch ihre leistungsstarke PC-Steuerung ist der Gehrungsbandsägeautomat HBE320-523GA schon von Haus aus für den Anbau von Peripherieeinrichtungen vorbereitet.
-

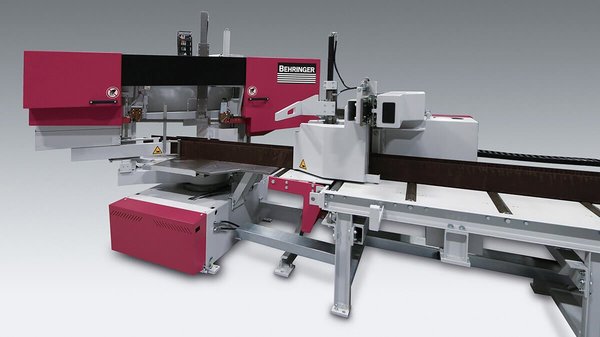

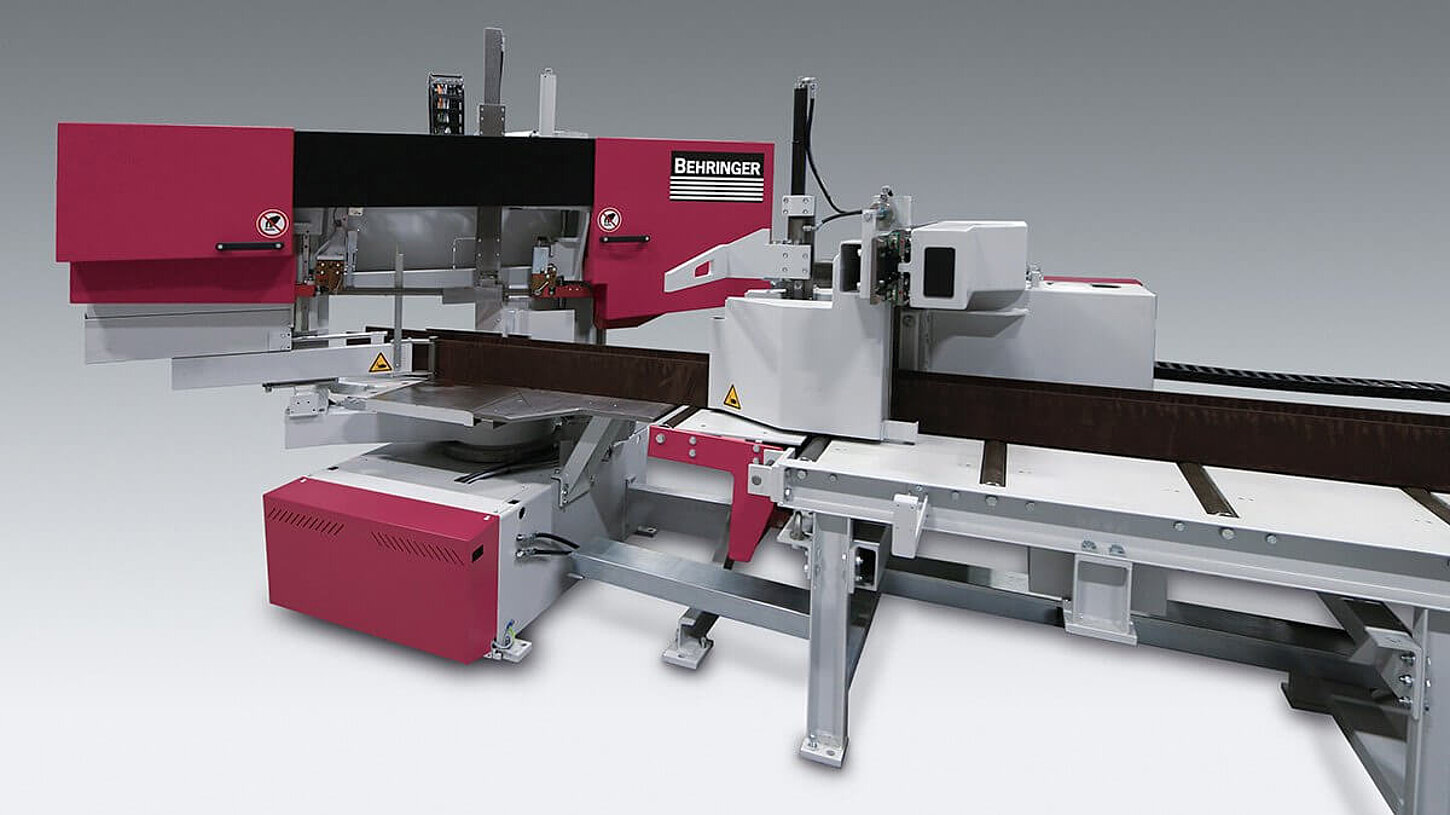

Automatische Gehrungsbandsäge HBE320-523GA
-

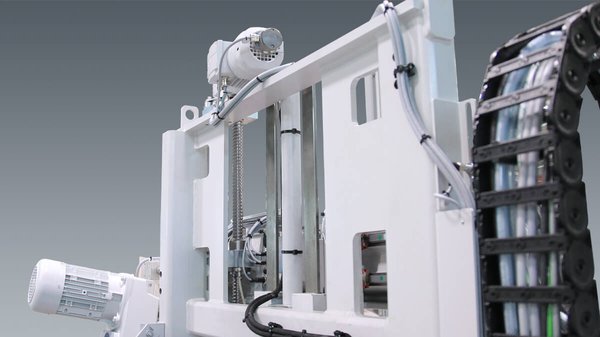

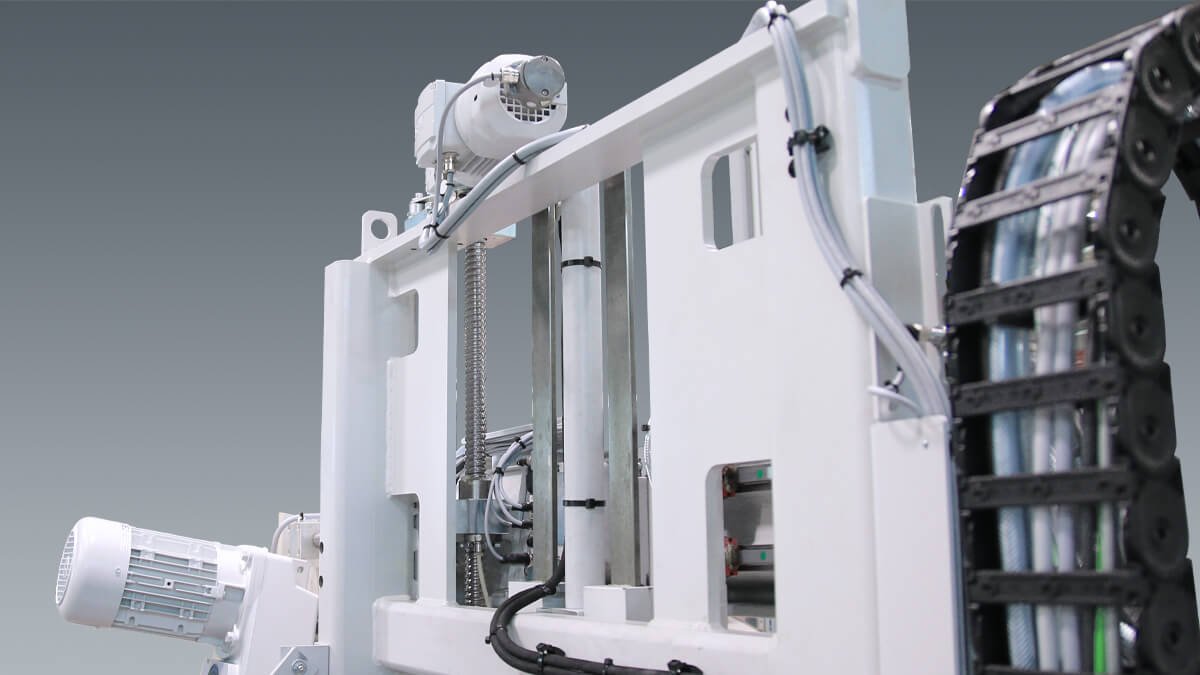

Servo-Vorschubsystem mit Schnittdruckregelung
-
Leistungsstarke PC-Steuerung
-
Demovideo Gehrungsbandsägeautomat HBE320-523GA
-

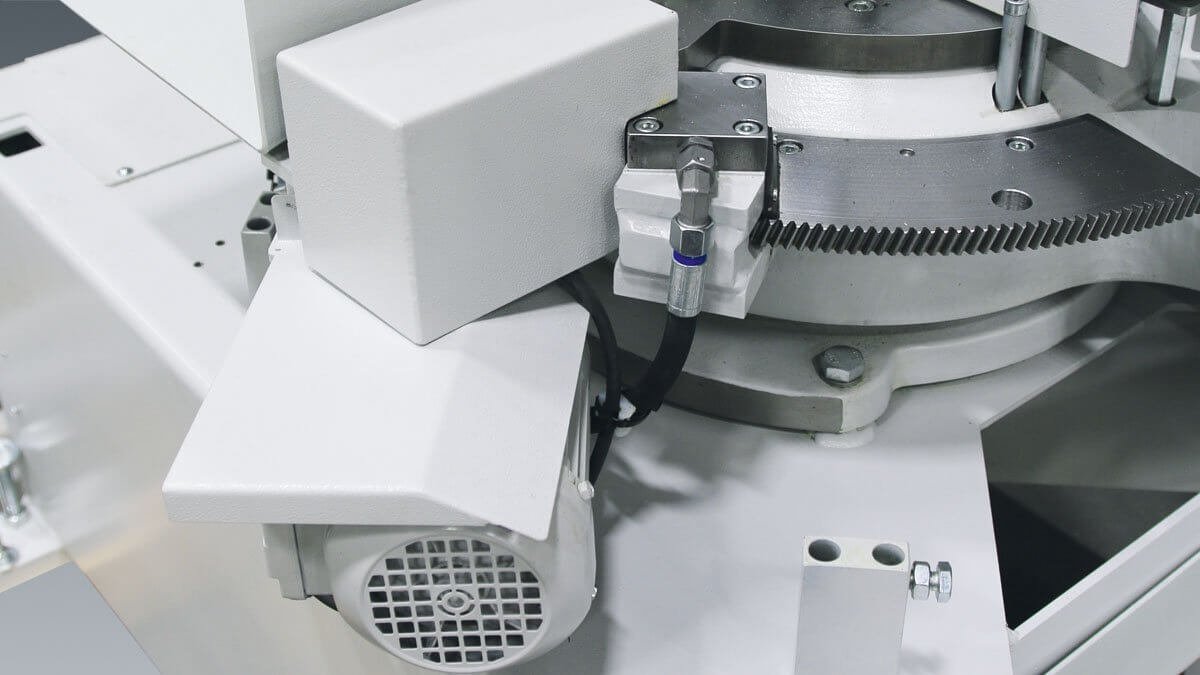

Automatische Schnittwinkeleinstellung
-
Micro-Sprühsystem für saubere Gehrungsschnitte
-
Geschlossener Materialtisch
-
Elektrisch angetriebene Spänebürste
-

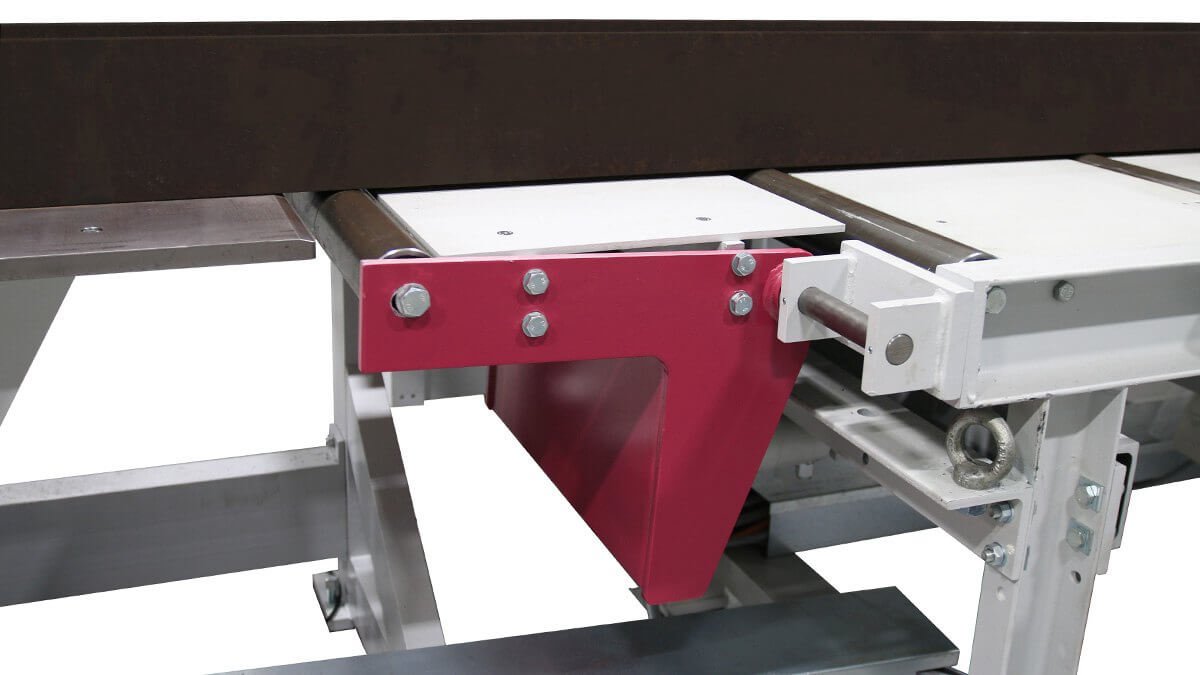

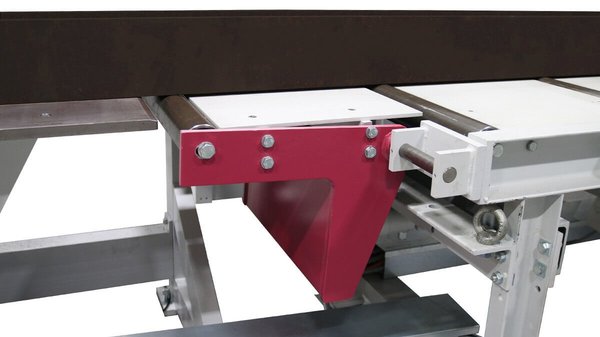

Heberolle auf der Zufuhrseite
-
Linienlaser für manuelle Sägeschnitte (Option)
Vorteile Gehrungsbandsägeautomat HBE320-523GA
- Vorschubsteuerung mit Servo-Antrieb
Der Sägevorschub erfolgt mittels Kugelrollspindel und Servomotor. Dadurch ergeben sich wesentlich kürzere Nebenzeiten und präzisere Sägevorschübe.
- Präzises Führungssystem in Portalbauweise
Die Kombination aus stabilem, vibrationsarmem Sägerahmen und dem linearen Führungssystem in Portalbauweise sorgen für beste Gehrungsschnitte und maximale Gebrauchsdauer der Gehrungssäge.
- Micro-Sprühsystem
Beim Sägen von Profilen, Rohren und Vollmaterial liefert das serienmäßige Minimalmengenschmiersystem beste Ergebnisse. Über zwei Düsen wird das Sägeband konstant mit Schneidöl benetzt. Dies garantiert eine hohe Standzeit des Sägebands und eine saubere Arbeitsumgebung.
- 3° Schrägstellung des Sägebandes
ermöglicht höhere Schnittleistungen beim Sägen von Hohlprofilen und Trägern und reduziert die Gratbildung.
- Nachschubgreifer mit abrückender Festbacke
Zur automatischen Positionierung des Ausgangsmaterials hat der Gehrungsbandsägeautomat HBE320-523GA einen 3.000 mm langen Nachschubgreifer. Durch die abrückende Festbacke werden auch leicht gekrümmte Profile prozesssicher zugeführt.
- Kundenorientierte Sägekonzepte
Behringer bietet komplette Anlagenkonzepte mit individuellen Transportlösungen, bei denen alles perfekt zusammenpasst. Wir sind kompetenter Ansprechpartner und beraten sie umfassend.
- Sicherer Materialfluss - auch bei kurzen Ausgangs- und Abschnittlängen
Die geschlossene Tischauflage und die durchdachte Anbindung an zu- und abfuhrseitige Peripherie bieten maximale Prozesssicherheit im vollautomatischen Betrieb. Ein Verkeilen kurzer Abschnitte und Zwickel wird bestmöglich vermieden.
- Bandführende Teile aus Grauguss
sind made by Behringer und sorgen für die Schwingungsdämpfung direkt an der Schnittstelle und damit für eine Erhöhung der Werkzeugstandzeiten.
- Feinfühlige Behringer Schnittdruckregelung
erhöht die Schnittleistung beim Sägen von Rohren und Profilen, da sie den Sägevorschub der Maschine automatisch an die wechselnden Materialquerschnitte anpasst. Durch die Anordnung direkt am Sägebandrücken regelt das System reaktionsschnell und präzise.
- Automatische Führungsarmeinstellung
Optimales Sägeergebnis ohne Einstellaufwand - auch bei oft wechselnden Materialbreiten.
- Hydraulische Sägebandspannung
Das Sägeband wird durch die hydraulische Sägebandspannung immer optimal gespannt. Bei Stillstand der Maschine wird das Sägeband entlastet und so die Lebensdauer verlängert. Im Falle eines Bandbruchs stoppt die Maschine automatisch.
- Energieeffizientes Antriebssystem
Mehr Output bei geringerem Energieeinsatz. Schont die Umwelt und Ihren Geldbeutel.
- Elektrisch angetriebene Spänebürste
mit BEHRINGER Schnellwechsel-Einrichtung für werkzeuglosen Bürstenwechsel. Durch den besonderen Eingriffswinkel werden die Zähne des Sägebandes geschont.
Eigene Konfiguration
Die automatische Gehrungssäge HBE320-523GA kann mit zahlreichen Optionen perfekt auf Ihre Anforderungen konfiguriert werden. So holen Sie das Maximale aus Ihrer Produktion heraus. Unsere Experten beraten Sie gerne. Wir freuen uns auf Ihre Anfrage.
Technische Daten Gehrungsbandsägeautomat HBE320-523GA
| Schnittbereich 90° rund | 320 mm |
| Schnittbereich 90° flach | 520 x 320 mm |
| 75° Gehrung links rund / flach | 320 mm / 520 x 320 mm |
| 60° Gehrung links rund / flach | 320 mm / 470 x 320 mm |
| 45° Gehrung links rund / flach | 320 mm / 390 x 320 mm |
| 30° Gehrung links rund / flach | 200 mm / 200 x 320 mm |
| 75° Gehrung rechts rund / flach | 320 mm / 490 x 320 mm |
| 60° Gehrung rechts rund / flach | 320 mm / 420 x 320 mm |
| 45° Gehrung rechts rund / flach | 320 mm / 330 x 320 mm |
| kleinste zu sägende Abmessung rund | 20 mm |
| kleinste zu sägende Abmessung flach | 20 x 20 mm |
| Nachschublänge | 3.000 mm |
| Antriebsleistung | 2,6 kW |
| Schnittgeschwindigkeit | 15 - 110 m/min |
| Sägebandabmessung | 5.300 x 34 x 1,1 mm |
| kürzeste Reststücklänge im Automatikbetrieb | 150 mm |
| Gesamtantriebsleistung | 8 kW |
| Sägevorschub | Servo-Vorschub über Kugelrollspindel |
| Materialvorschub | Servo-Motor über Zahnstange |
| Materialspannung | hydraulisch |
| Sägebandreinigung | elektrisch angetriebene Spänebürste |
| Länge | 5.500 mm (Schwenkbereich: 6.000 mm) |
| Breite | 2.900 mm |
| Höhe | 2.150 mm |
| Gesamtgewicht | 2.560 kg |
| Materialauflagehöhe | 800 mm |
