Großbandsäge HBP1100-1800 GANTRY

Spitzenleistung beim Trennen gegossener Blöcke oder Freiformschmiedestücken

Charakteristisch für die Behringer Großbandsägen in Gantry Bauweise ist das bewegliche Sägeportal, das achsengesteuert an der Schnittstelle positioniert wird. Der Materialtisch ist im Fundament eingelassen und kann auch schwerste Lasten aufnehmen. Die Bandsägemaschinen sind in Schmiedewerken, Walzen- und Kokillengießereien und bei der Stahladjustage die Spezialisten zum Sägen großer Dimensionen. Im Werkzeug- und Formenbau sind sie prädestiniert für die Vorfertigung und sparen so wertvolle Fräszeiten. Hauptzeitparalleles Beladen der Säge ist damit ebenso möglich, wie die Entlastung der Krankapazität durch paralleles Auflegen mehrerer Teile.

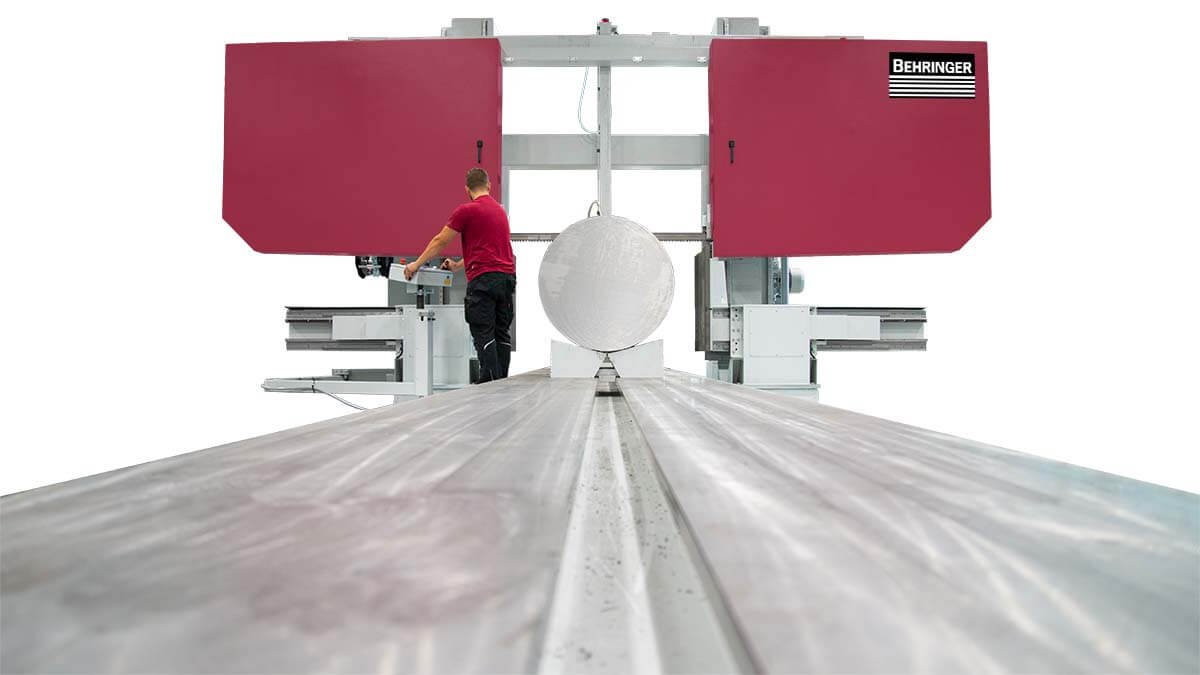

  • Behringer Großbandsäge HBP1500Gantry

    Bandsägemaschine HBP1100-1800 GANTRY (Abbildung ähnlich)

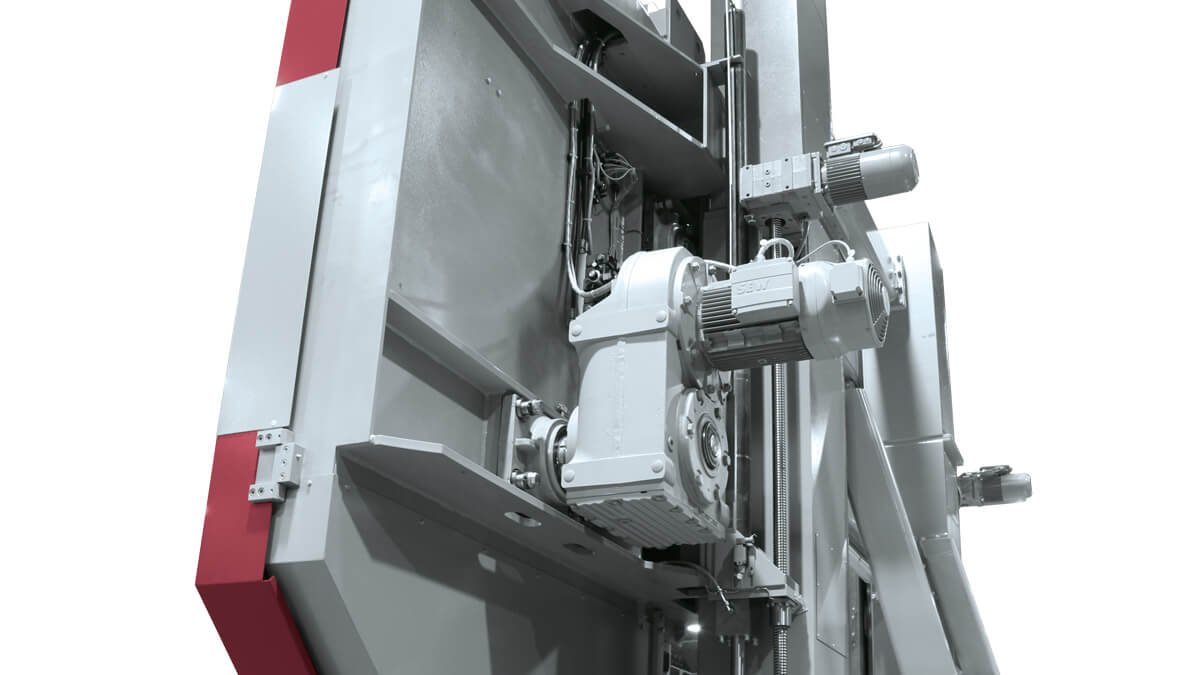

  • Behringer Großbandsäge HBP2100Gantry Sägevorschub durch Servomotor

    Sägeportal mit Servo-Vorschubsystem

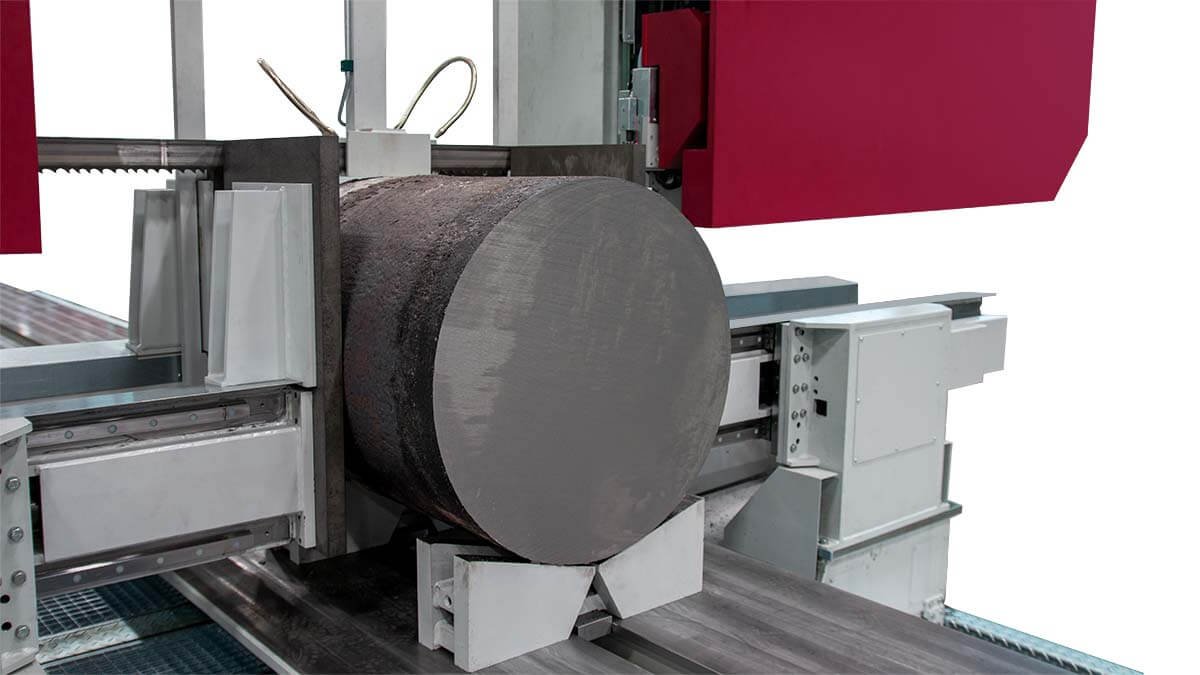

  • Behringer Großbandsäge HBP1500Gantry Materialspannstock

    Zentrische Materialspannung

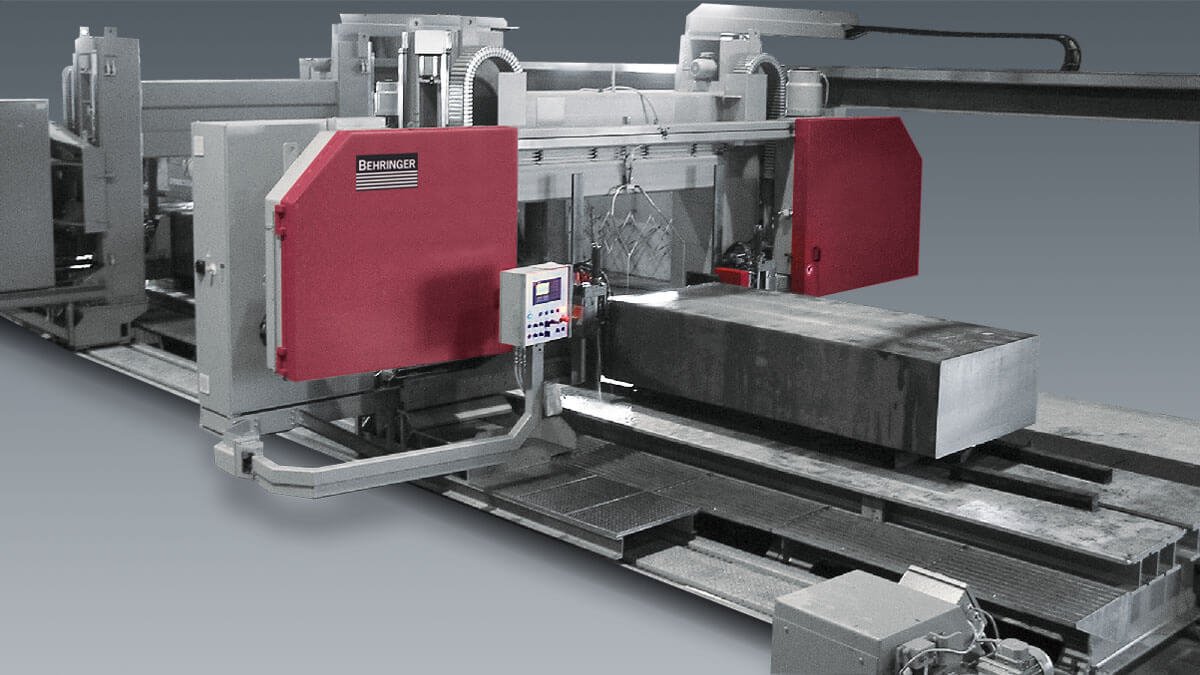

  • Behringer Großbandsäge in Gantry-Bauweise mit mehreren Sägeeinheiten

    Großbandsäge mit zwei Sägeaggregaten

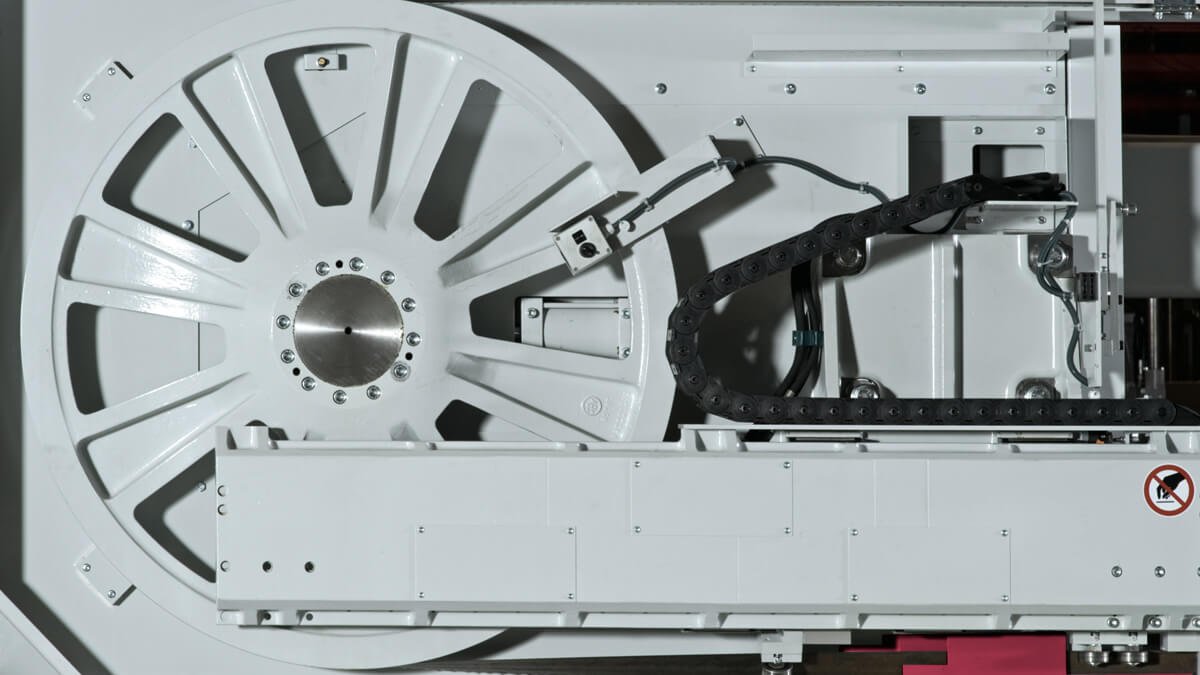

  • Behringer Großbandsäge HBP1100-1800 GANTRY Bandlaufrad aus schwingungsdämpfendem Guss

    Bandführende Teile aus Grauguss

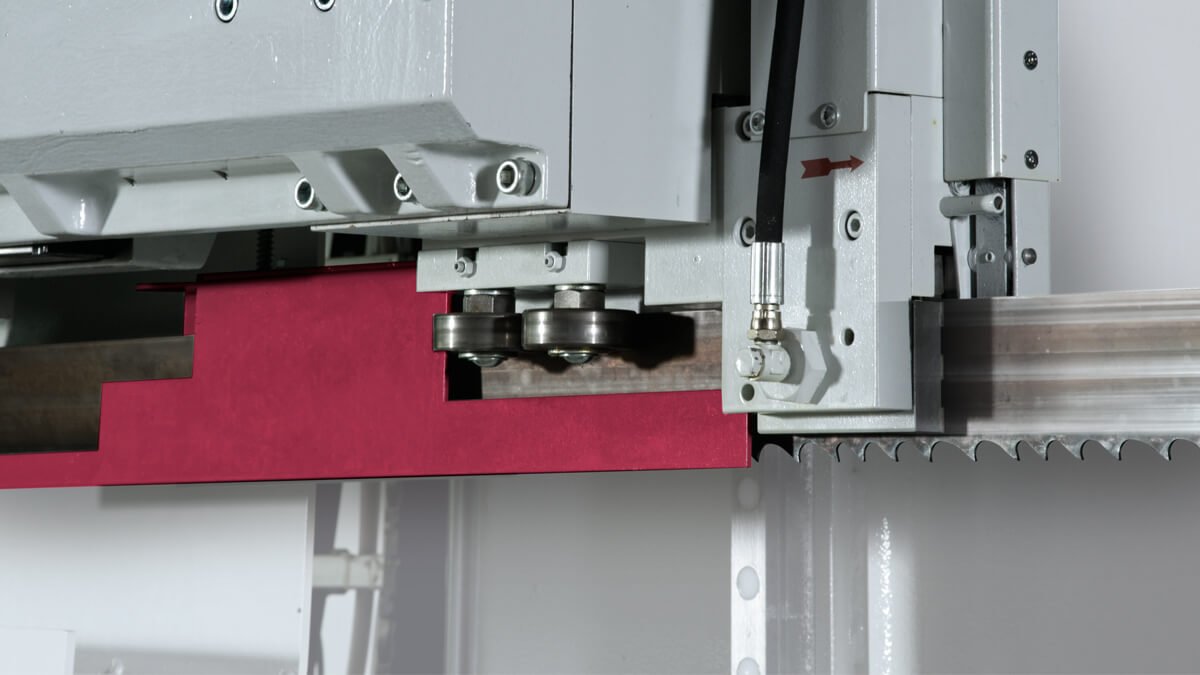

  • Behringer Großbandsäge Bandführung mit Dämpfungsrollen

    Hartmetall-Bandführung mit Dämpfungsrollen

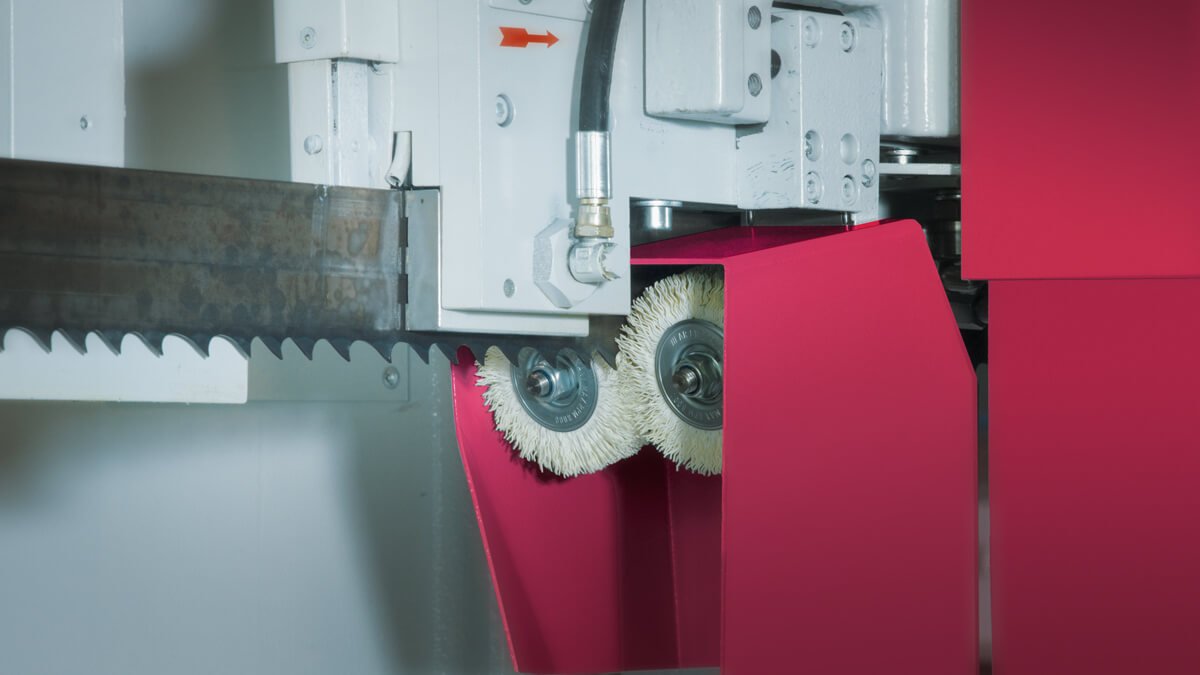

  • Behringer Großbandsäge Spänereinigung durch Duplex-Spänebürsten

    Duplex Spänebürsten

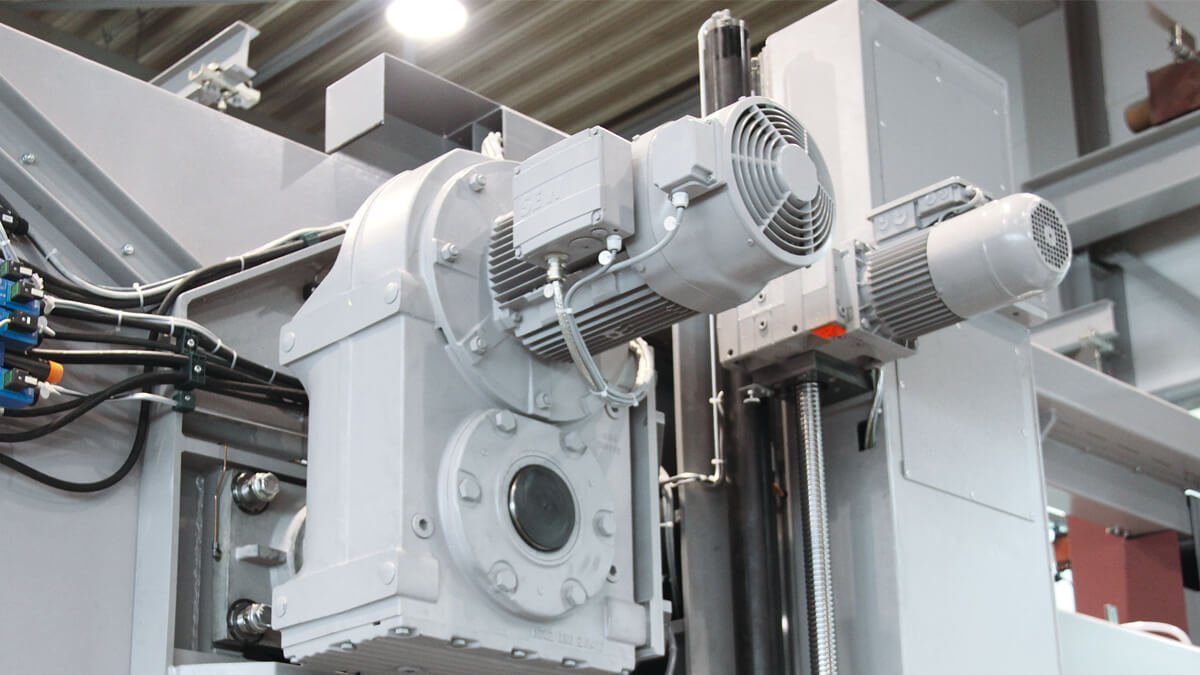

  • Behringer Großbandsäge drehmomentstarker Sägemotor

    Drehmomentstarker Sägeantrieb

Vorteile der Großbandsäge HBP1100-1800 GANTRY

  • Einfaches Materialhandling
    Der Materialauflagetisch ist im Fundament eingelassen und bietet einen niedrigen Übergang zum Hallenboden.

  • Zentrische Materialspannung
    Zum Spannen von unförmigem Material oder abgesetzten Wellen sind die Spannstöcke unabhängig voneinander verfahrbar. Das Material wird in der Position gespannt, in der es auf dem Tisch aufgelegt wurde - ohne es bewegen zu müssen.

  • Drehbare Bandführung (optional)
    Optional erhältlich ist die 90° drehbare Bandführung für das vertikale und horizontale Sägen zum Ausklinken von Werkstoffproben.

  • Präzises Führungssystem in Portalbauweise
    Das Maschinenkonzept in Portalbauweise ist das Augenscheinlichste, was Behringer Großbandsägen auszeichnet. Zwei massive Säulen und Verbindungsstege bilden ein ausgewogenes Maschinenkonzept für höchste Ansprüche. Der Effekt: Die äußerst stabile Portalbauweise ist schwingungsarm beim Sägen, sehr belastbar und extrem langlebig.

  • Drehmomentstarker Sägeantrieb
    Behringer Großbandsägen sind mit einem drehmomentstarken, frequenzgeregelten Sägeantrieb mit Hohlwellengetriebe ausgestattet. Entsprechend des zu sägenden Materials sind Antriebe mit unterschiedlichen Geschwindigkeitsbereichen lieferbar.

  • Servo-Vorschubsystem mit zwei Kugelrollspindeln
    Das Behringer Servo-Vorschubsystem mit Schnittdrucksteuerung erzeugt einen konstanten Spanabtrag, insbesondere bei langsamen Vorschubbewegungen. Große und schwer zerspanbare Materialien werden so mit höchsten Schnittleistungen bei gleichzeitig längeren Bandstandzeiten gesägt.

  • Beste Zugänglichkeit
    Die Anforderungen der Instandhaltung werden bei Behringer großgeschrieben: Alle wichtigen Komponenten und Teile sind sehr gut zugänglich. Die offene Bauweise der Großbandsäge bietet direkten Zugang zu sämtlichen Verschleißteilen. Das optimiert Wartung und Instandhaltung.

  • Automatisierung möglich
    Behringer Großbandsägen in Gantry Baureihe können zum automatisierten Sägen erweitert werden. Damit lassen sich mehrere Schnitte an einem Bauteil oder verschiedene Schnitte über mehrere Bauteile hinweg vollautomatisch durchführen. Die Positionierung erfolgt achsengesteuert.

  • Angetriebene Duplexspänebürsten
    reinigen das Sägeband effektiv und erhöhen damit die Werkzeugstandzeit. Die Bürsten werden automatisch an das Sägeband angestellt und sorgen für eine gleichbleibende Reinigungsleistung.

Eigene Konfiguration

Die Bandsägemaschine HBP1100-1800 GANTRY kann mit zahlreichen Optionen perfekt auf Ihre Anforderungen konfiguriert werden. So holen Sie das Maximale aus Ihrer Produktion heraus. Unsere Experten beraten Sie gerne. Wir freuen uns auf Ihre Anfrage.

Kontakt

Technische Daten der Großbandsäge HBP1100-1800 GANTRY

Schnittbereich 90° rund 1.100 mm
Schnittbereich 90° flach 1.800 x 1.100 mm
kleinste zu sägende Abmessung rund 400 mm
kleinste zu sägende Abmessung flach 400 x 50 mm
Antriebsleistung 15 kW
Schnittgeschwindigkeit 8 - 84 m/min
Sägebandabmessung 14.330 x 80 x 1,6 mm
Gesamtantriebsleistung 30 kW
Tischgröße L x B 6.500 x 1.500 mm
Verfahrweg des Portals (horizontal) 5.000 mm
Verfahrweg des Portals (vertikal) 1.200 mm
Länge 8.000 mm
Breite 8.100 mm
Höhe 3.850 mm
Gesamtgewicht 32.000 kg
