Produits / VERNET Usinage de Profilés /

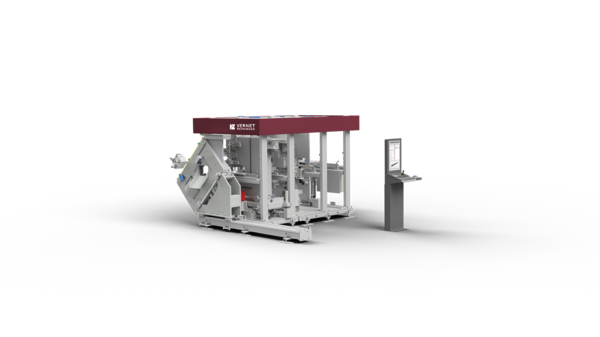

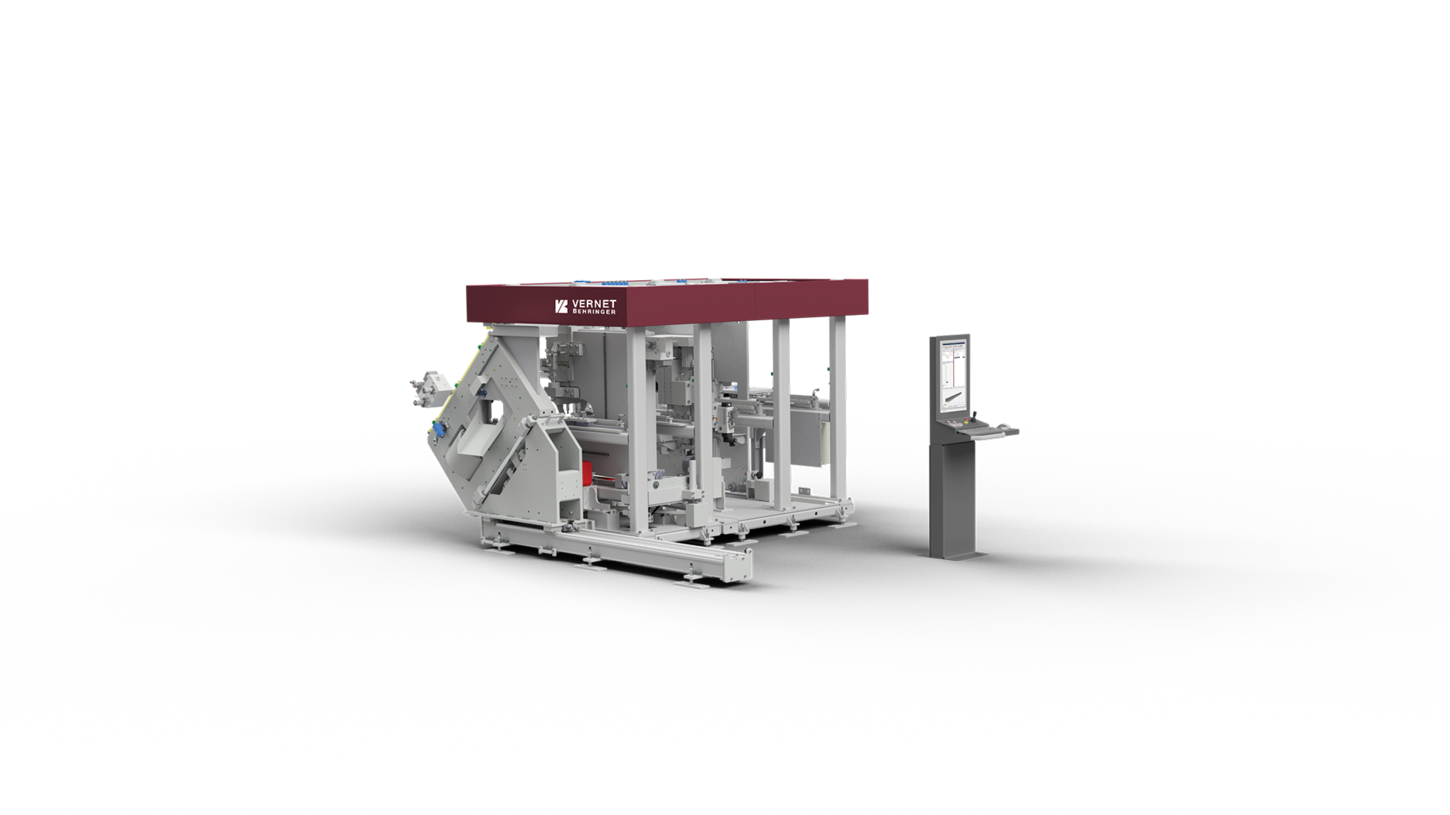

MAPS - Ligne de poinçonnage-cisaillage pour profilés

La ligne de poinçonnage/cisaillage de profilés combinant polyvalence et performances

La MAPS Vernet Behringer est la machine la plus productive sur le marché pour le marquage, le poinçonnage et le cisaillage des profilés H, U, cornières et plats.

  • Ligne de poinçonnage-cisaillage MAPS

  • Unités de poinçonnage des ailes

  • Unité de poiçonnage de l'ame

  • Marqueuse disque 40 caractères

  • Cisaille et étau de reprise

  • Youtube Logo

    Vidéo MAPS

Avantages des MAPS

Cisaillage

Marquage

Poinçonnage

  • Produisez des pièces en petites et moyennes séries avec une productivité inégalée
    La technologie de poinçonnage est 2 à 5 fois plus rapide que le perçage, le cisaillage permet des gains encore supérieurs, avec des temps réduits de 10 à 20 fois par rapport au sciage ! La MAPS est ainsi la machine idéale pour la production de cornières d’attaches, pannes en profilés I et platines dans des larges plats.

  • Evitez les tâches manuelles
    grâce au poinçonnage des trous oblongs et à l’identification des pièces par la marqueuse disque CNC permettant un marquage profond, visible après peinture / galvanisation.

  • Monitorez votre production
    suite logicielle conviviale et performante permettant l’optimisation de vos mises en barre, l’import et la programmation simple de vos pièces, l’ajout d’informations sur vos pièces telles que détrompeurs et indications d’élingage, gérer et optimiser votre stock de chutes. Faites communiquer votre machine avec votre ERP.

  • Diminuez vos coûts d’utilisation
    Coûts au trou et à la coupe très réduits avec l’utilisation d’outils Vernet Behringer à la durée de vie élevée. Machine « heavy duty » et conception robuste offrant une durabilité optimale.

Sections traitables

Configuration personnalisée

La MAPS peut être parfaitement configurée selon vos besoins grâce à de nombreuses options. Ainsi, vous tirez le maximum de votre production. N'hésitez pas à nous contacter, nos experts se feront un plaisir de vous conseiller.

CONTACTER

Caractéristiques techniques MAPS

Poinçonnage


          IPE 80 - 450 mm
          IPN 80 - 300 mm
          UPE 80 - 400 mm
          UPN/UPAF 80 - 300 mm
          HEA 100 - 200 mm
          HEB 100 - 200 mm
          L 40x40x4 - 150x150x15 mm
          - 50x5 - 450x20 mm

Cisaillage


          IPE 80 - 300 mm
          IPN 80 - 280 mm
          UPE 80 - 300 mm
          UPN/UPAF 80 - 300 mm
          HEA 100 - 180 mm
          HEB 100 - 140 mm
          L 40x40x4 - 150x150x15 mm
          - 50x5 - 300x20 mm

Longueur des barres Maxi 24 m
Puissance de poinçonnage dans l'ame 75 T
Puissance de poinçonnage dans les ailes 55 T

Système d'amenage et de mesure

Chariot CN avec pince à serrage hydraulique NC
Nombre de diamètres de poiçonnage 4 - 6
Puissance de cisaillage 230 T
Marqueuse disque 40 caractères Option
Etau de reprise Option
Logiciel PRONC23D simple d'utilisation avec affichage 3D des pièces
